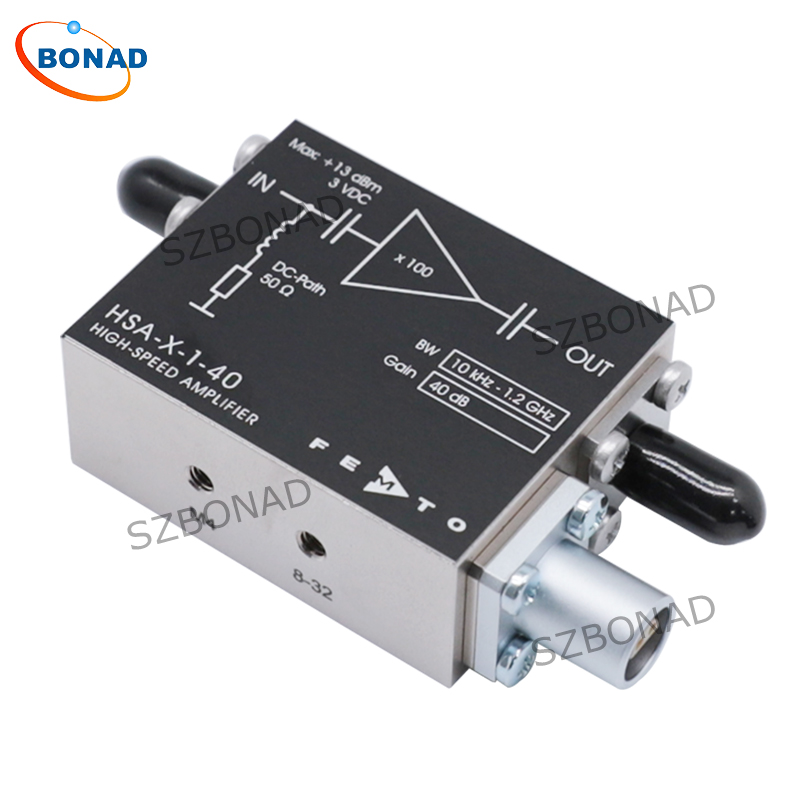

HSA-X-1-40

特征
超宽带宽，从10 kHz到2.5 GHz
增益高达60 dB（x 1,000）
光电探测器的跨阻抗增益高达50,000 V / A.
输入噪声极低，低至310 pV /√Hz（6.2 pA /√Hz）
用于偏置光电探测器应用的集成直流电流路径
两个相同的信号输出（HSA-Y系列）
直流监视器输出（HSA-Y系列）

10 KHZ至2.5 GHZ
HSA高速放大器提供高增益，低噪声和超宽带宽的良好平衡组合，使其成为时间分辨测量的理想选择，例如： 使用快速光电探测器。 从千赫兹到千兆赫兹的宽带宽对于qingque的脉冲和瞬态测量非常重要，特别是在处理具有不同脉冲长度和不同衰减时间的信号时。 出色的HSA宽带性能由极低的1 / f噪声角完成，即使在低至kHz范围内也能确保真正的低噪声性能。
宽带宽，平坦的频率响应和低噪声使HSA放大器系列成为显着提高常见频谱/网络分析仪灵敏度的理想选择。

用于光电探测器偏置电流的输入直流路径
在许多光电探测器应用中 - 例如 射击噪声限制光谱，外差测量等。 - 探测器受到相对较高的cw功率，产生高水平的DC背景电流。 该DC电流必须“看到”接地的低阻抗路径，否则光电探测器将被反向偏置，导致显着的失真和速度限制。 所有HSA放大器均采用与所谓的Bias-T设计非常相似的复杂线圈系统，提供匹配良好的50欧姆直流接地路径。 这简化了偏置光电探测器与HSA放大器的结合使用。

HSA-X

HSA-X采用紧凑，高品质EMI屏蔽外壳，带M4螺纹和8-32安装孔，并配有SMA输入和输出连接器。 可提供固定增益为20或40 dB的各种型号。

HSA-Y

除了HSA-X的功能外，HSA-Y还配备了直流监视器输出，可用于光电探测器校准或连续功率控制或低频背景信号的测量。 此外，HSA-Y具有两个相同的信号输出，可实现信号控制或触发，无需外部信号分配器。 HSA-Y系列提供各种型号，固定增益为20,40或60 dB。

应用
用于超快速探测器的前置放大器（微通道板，光电倍增管，雪崩光电二极管和PIN光电二极管）
示波器和频谱/网络分析仪前置放大器
时间分辨脉冲和瞬态测量50Ω高速系统中的信号增强器


Model	HSA-X-1-40	HSA-X-2-20	HSA-X-2-40	HSA-X-I-2-40
Lower Cut-Off-Frequency	10 kHz	10 kHz	10 kHz	10 kHz
Upper Cut-Off-Frequency	1.2 GHz	2.5 GHz	2.0 GHz	2.2 GHz
Rise-/Fall-Time	290 ps	140 ps	180 ps	160 ps
Gain	40 dB (x 100)	20 dB (x 10)	40 dB (x 100)	40 dB (x 100) inverting
Transimpedance*	5,000 V/A	500 V/A	5,000 V/A	5,000 V/A inverting
Input Noise [/√Hz]**	310 pV (6.2 pA)	610 pV (12.2 pA)	620 pV (12.4 pA)	430 pV (8.6 pA)
Input VSWR	1.6 : 1	1.23 : 1	1.4 : 1	1.25 : 1
Maximum Output Voltage  @ 50 Ω	2 VPP	2 VPP	1.9 VPP	2 VPP
Output VSWR	1.35 : 1	1.4 : 1	2.5 : 1	1.4 : 1
Input/Output	50 Ω, SMA	50 Ω, SMA	50 Ω, SMA	50 Ω, SMA
Power Requirements	+15 V, +140 mA, typ.	+15 V, +105 mA, typ.	+15 V, +125 mA, typ.	+15 V, +145 mA, typ.
Dimensions	80 x 45 x 25 mm (L x W x H), weight 100 g (0.23 lb)
