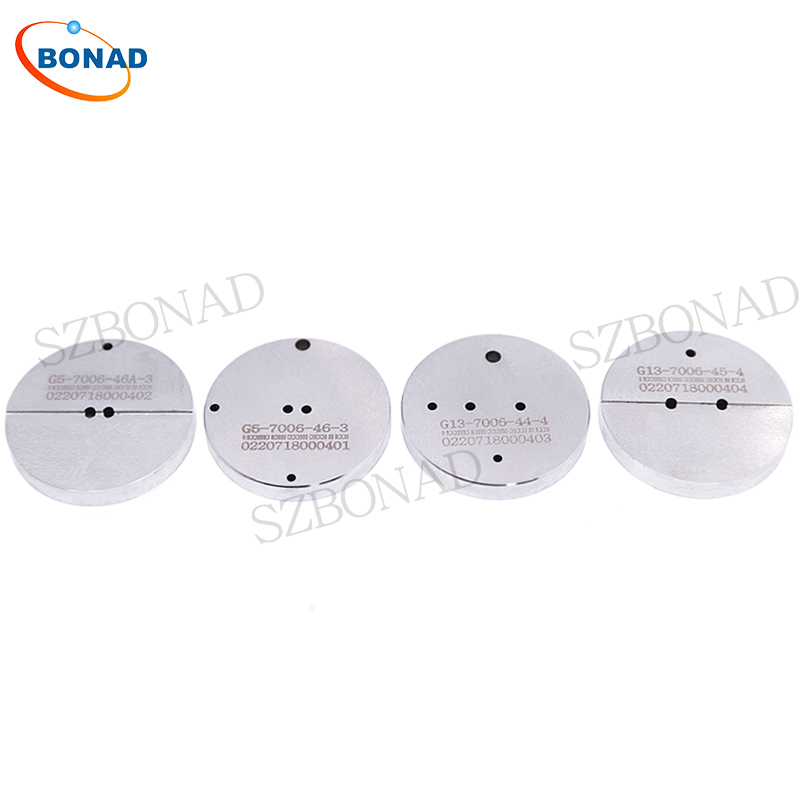

博纳德G5灯头组装通规和止规7006-46-3

厂家直销量规，价格美丽，欢迎洽谈。

G5灯头通止规：7006-46-3

目的：检验未组装的G5双插脚灯头的尺寸Emin，Emax，Fmin，Gmax，Hmax和插脚直径及插脚（包括止档）的位置。

检验：将灯头插脚从O面完全插入量规时，灯头表面应与量规表面相接触，在此位置上，插脚的短板应与X面共面或凸出X面。每个单独的插脚应能插入孔e2直至插脚止档和量规表面相接触，但不应插入孔e1。单个插脚的止档从O面进入孔b直至灯头表面与量规相接触。

G5灯头通规：7006-46A-3

目的：检验产品灯上G5双插脚灯头的尺寸Emax，Fmin，Fmax和插脚直径（包括止档）的位置。

检验：成品灯上的灯头插脚从O面完全插入量规时，灯头表面应与量规表面相接触，在此位置上，插脚的端部应与X面共面或凸出X面，但不应凸出Y面。单独的插脚应能从O面插入孔e1直至灯头端面与量规表面相接触。

G13双插脚灯头的通规和止规：7006-44-4

目的：检验未组装的G13双插脚灯头的尺寸Emin，Emax,Fmin,Gmax和Hmax插脚（包括止档）的直径和位移。

检验：将灯头插脚从量规的O面完全插入量规时，灯头表面应与量规的表面相接触。在此位置上，两只插脚的端部应与X面共面或凸出X面，每只插脚应能单独插入孔C2直至插脚止档与量规表面相接触，但应不能插入孔e1，单只插脚的止档应能从O面插入孔b，直至灯头表面与量规表面相接触。

G13双插脚灯头的通规：7006-45-4

目的：检验成品灯上G13双插脚灯头的尺寸Emax,Fmin,Fmax和插脚（包括止挡）的直径和位移。

检验：当成品灯上的灯头插脚从量规的O面完全插入量规时，灯头表面应与量规的表面相接触。在此位置上，两只插脚的端部应与X面共面或凸出X面，但不应凸出Y面。每单只插脚应能从量规O面插入孔e1,直至灯头表面与量规表面相接触。
