• 博纳德G13灯头组装通规和止规7006-44-4

    详细信息

     品牌:博纳德  型号:7006-44-4  加工定制:否
     类型:精密  规格:7006-44-4  适用范围:灯头量规

    厂家直销量规,价格美丽,欢迎洽谈。

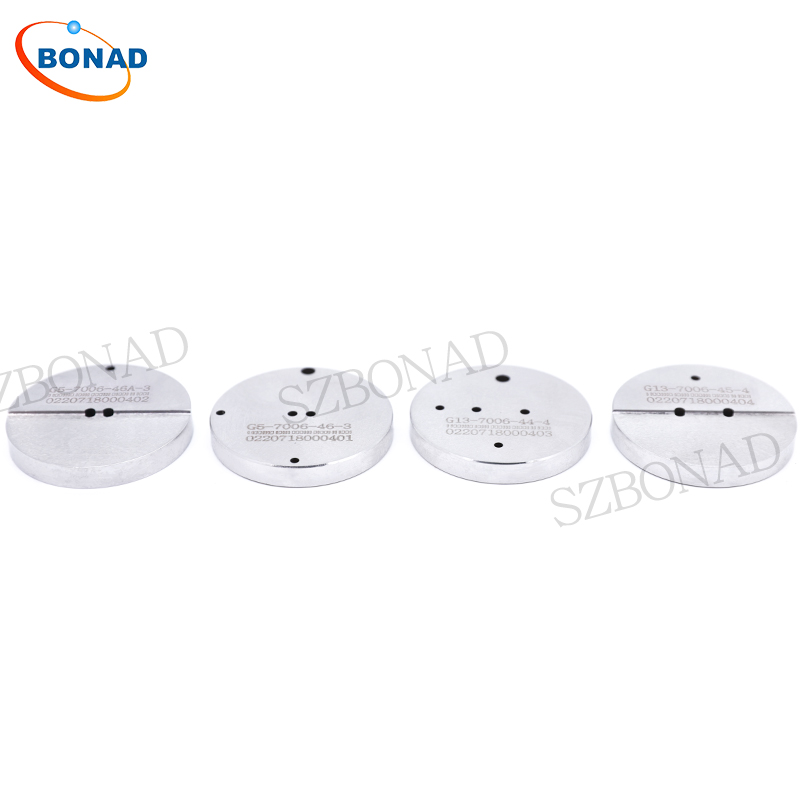

    G5灯头通止规:7006-46-3

    目的:检验未组装的G5双插脚灯头的尺寸Emin,Emax,Fmin,Gmax,Hmax和插脚直径及插脚(包括止档)的位置。

    检验:将灯头插脚从O面完全插入量规时,灯头表面应与量规表面相接触,在此位置上,插脚的短板应与X面共面或凸出X面。每个单独的插脚应能插入孔e2直至插脚止档和量规表面相接触,但不应插入孔e1。单个插脚的止档从O面进入孔b直至灯头表面与量规相接触。





    G5灯头通规:7006-46A-3

    目的:检验产品灯上G5双插脚灯头的尺寸Emax,Fmin,Fmax和插脚直径(包括止档)的位置。

    检验:成品灯上的灯头插脚从O面完全插入量规时,灯头表面应与量规表面相接触,在此位置上,插脚的端部应与X面共面或凸出X面,但不应凸出Y面。单独的插脚应能从O面插入孔e1直至灯头端面与量规表面相接触。





    G13双插脚灯头的通规和止规:7006-44-4

    目的:检验未组装的G13双插脚灯头的尺寸Emin,Emax,Fmin,Gmax和Hmax插脚(包括止档)的直径和位移。

    检验:将灯头插脚从量规的O面完全插入量规时,灯头表面应与量规的表面相接触。在此位置上,两只插脚的端部应与X面共面或凸出X面,每只插脚应能单独插入孔C2直至插脚止档与量规表面相接触,但应不能插入孔e1,单只插脚的止档应能从O面插入孔b,直至灯头表面与量规表面相接触。





    G13双插脚灯头的通规:7006-45-4

    目的:检验成品灯上G13双插脚灯头的尺寸Emax,Fmin,Fmax和插脚(包括止挡)的直径和位移。

    检验:当成品灯上的灯头插脚从量规的O面完全插入量规时,灯头表面应与量规的表面相接触。在此位置上,两只插脚的端部应与X面共面或凸出X面,但不应凸出Y面。每单只插脚应能从量规O面插入孔e1,直至灯头表面与量规表面相接触。



    序号

    量规类型

    量规名称

    标准图号



    1

    G5灯头量规

    半成品通止规

    7006-46-3



    2

    G5灯头量规

    成品通规

    7006-46A-3



    序号

    量规类型

    量规名称

    标准图号



    1

    G13灯头量规

    通止规

    7006-44-4



    2

    G13灯头量规

    通规

    7006-45-4





    公司生产IP防触电安规防护等级试验指、试验机、灯头量规通止规、插头插座量规、插座保护门、试验指针销、球压测试仪、弹簧冲击器、冷冻负载试验包、土壤水份传感器等等,还代理以色列OPHIR、德国WAZAU、德国GTE、德国FEMTO、英国MUNRO、英国RS、美国REGAN等进口品牌陶瓷砖/地板/道路摩擦系数测试仪、防滑检测仪、激光功率计/能量计、电流/电压/锁相放大器/光电接收器、试验仪器等等产品;欢迎咨询林小姐 (微信同步)。
