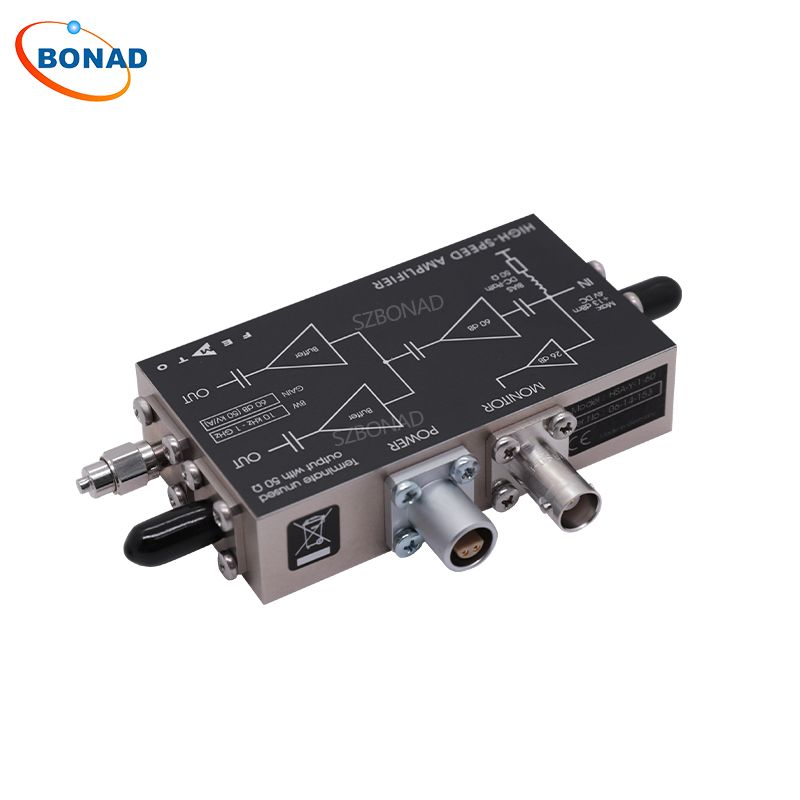

• 德国Femto示波器和前置瞬时记录带宽放大器HSA-Y-1-60

    详细信息

     品牌:德国Femto  型号:HSA-Y-1-60  加工定制:否
     测量范围:见详情  测量精度:见详情 ° 外形尺寸:见详情 mm
     用途:放大检测  长度:见详情 mm 工作温度:见详情 ℃
     重量:见详情 ㎏ 装箱数:见详情

    品牌:德国FEMTO

    型号:HSA-Y-1-60

    HSA系列高速GHZ放大器

    带宽达2GHz

    增益达60 dB(50,000V/A)

    输入噪声330 pW/√Hz(6.6 pW/√Hz)

    集成的bias-T

    两个相同信号输出(HSA-Y)

    直接监控器输出(HSA-Y)



    GHZ速度高增益***噪声放大器

    HSA高速放大器系列提供了高增益、带宽达2GHz和低噪声高度协调的组合,使得他们用极速的光电探测器测出理想的时间分辨测量值。带有螺纹的M4和8-32孔的紧凑的外壳设计可以很容易集成所有光学平台系统中。



    集成的BIAS-T

       很多用途,例如shot-noise-limited光谱,外差法测量等等,这个探测器受到相当高的cw-power。于是这个探测器会产生一种高水平的直流电流。这种直流电流必须有一个电流接地的路径。达到高cw-power和信噪比跟50Ω相匹配的解决情况,就是所谓的bias-T.我们已经将HSA高速放大器系列与bias-T整合了。更多信息请看我们应用附注:DC-path(bias-T)对于快速光电探测器。(ANE03.pdf)



    HSA-X

    HSA-X由整合的bias-T紧密的包装,SMA输入信号和输出连接头和选择的固定增益从20到40 dB。



    HSA-Y

    除了HSA-X的功能外,HSA-X的配备有校准的直流监控器和探测器监控或者低频本底信号测量。HSA-Y具有两种相同信号输出引发启动或者不惜要额外的信号分配器控制较为突出。HSA-Y的增益值可以选定20、40或者60dB.



    应用

    超快前置放大器(微通道板,光电倍增管,雪崩光电二极管和PIN光电二极管)

    示波器和前置瞬时记录器

    时间分辨脉冲和瞬时测量

    50Ω高速系统信号增压器



    Model

    HSA-Y-1-40

    HSA-Y-1-60

    HSA-Y-2-20

    HSA-Y-2-40

    Lower Cut-Off-Frequency

    10 kHz

    10 kHz

    10 kHz

    10 kHz

    Upper Cut-Off-Frequency

    1.1GHz

    1.1GHz

    2 GHz

    2GHz

    Rise-/Fall-Time

    320 ps

    320 ps

    180 ps

    180 ps

    Gain

    40 dB (x 100)

    60 dB (x 1,000)

    20 dB (x 10)

    40 dB (x 100)

    Transimpedance

    5,000 V/A

    50,000  V/A

    5,000V/A

    5,000 V/A

    Input

    50 Ω, SMA

    50 Ω, SMA

    50 Ω, SMA

    50 Ω, SMA

    Input Noise [/√Hz]

    330 pV (6.6 pA)

    330 pV (6.6 pA)

    680 pV (13.6 pA)

    650 pV (13 pA)

    Input VSWR

    1 : 1.45

    1 : 1.4

    1 : 1.15

    1 : 1.2

    Output

    Two identical signal outputs, 50 Ω, SMA

    Maximum Output Voltage
    @ 50 Ω

    2.0 VPP

    2.3 VPP

    2.5 VPP

    1.7 VPP

    Output VSWR

    1 : 1.6

    1 : 1.4

    1 : 2.5

    1 : 1.8

    DC-Monitor Output

    Gain: 26 dB (x 20), Transimpedance*: 1 kV/A, output voltage range: ±10 V (RLoad > 10 kΩ), bandwidth: DC - 100 kHz

    Power supply

    ±15 V
    +200 / ?10 mA

    ±15 V
    +180 / ?10 mA

    ±15 V
    +160 / ?10 mA

    ±15 V
    +185 / ?10 mA

    Case

    92 x 51 x 22 mm (L x W x H), Weight 180 g (0.41 lb.)



    阻=增益×50Ω(输入阻抗)

    输入噪声电流=输入噪声电压÷50Ω(输入阻抗)

    集成直流通路与光电探测器使用。 8-32和M4安装螺纹。通过3针LEMO?插座接入。设备会提供吻合的连接头。PS-15可用于配备电源。

    同系列产品型号:HSA-X-1-40、HSA-X-2-20、HSA-X-2-40、HSA-X-I-2-40、HSA-Y-1-40、HSA-Y-1-60、HSA-Y-2-40、HSA-Y-2-60
