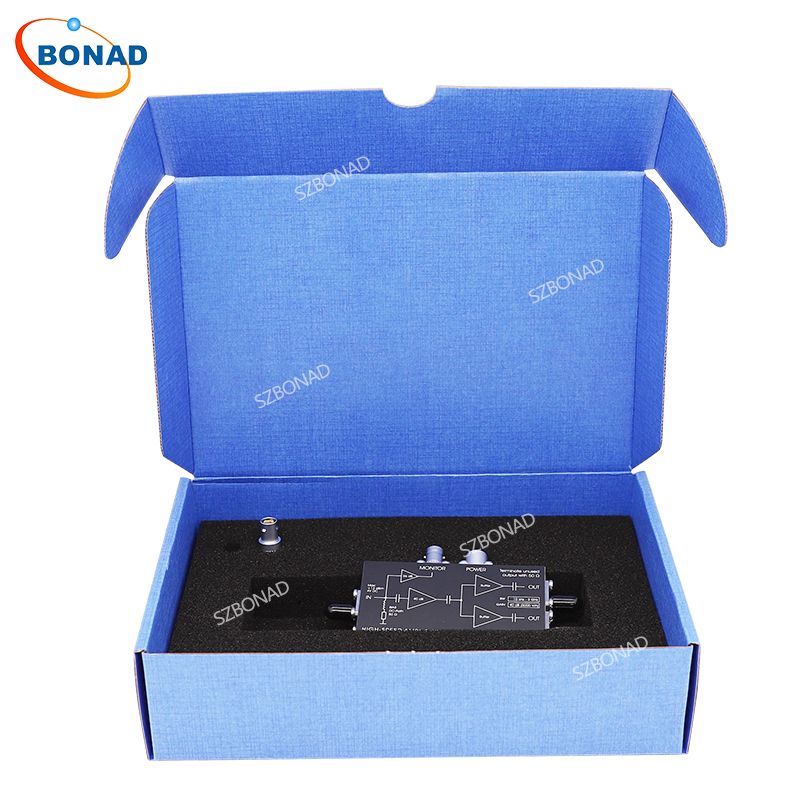

Femto全新高速千兆赫放大传感器系列HSA-Y-2-40

Femto全新高速千兆赫放大传感器系列HSA-Y-2-40

HSA系列型号：HSA-X-1-40，HSA-X-2-20，HSA-X-2-40，HSA-X-I-2-40，HSA-Y-1-40，HSA-Y-1-60，HSA-Y-2-20，HSA-Y-2-40

特点
10千兆赫至2.5千兆赫的超宽带
*高可达60分贝(x1000)
光电探测器*多可获得50,000V/A的传输增益
极低的输入噪音降至310光电/DB2赫兹(6.2帕/6.00赫兹)
偏置光电探测器应用集成直流电流路径
两个相同信号输出(HSA-Y系列)


10千兆赫至2.5千兆赫
HSA高速放大器提供了高增益、低噪音和超宽带宽的平衡组合,使它们成为时间分辨率测量的理想选择,例如。快速的光电探测器。从千赫兹到千兆赫的宽带对于精确的脉冲和瞬态测量非常重要,特别是在处理不同脉冲长度和不同衰变时间的信号时。高性能HSA宽带性能是由非常低的1楼噪音角完成的,确保真正的低噪音性能,甚至到了千赫范围。
宽带宽、平频率响应和低噪声使HSA放大器系列也成为显著提高公共频谱/网络分析仪灵敏度的一个理想选择。


光电探测器偏置电流输入直流路径
在许多光电探测器应用中-例如。拍噪音限制光谱学、外差测量等。-探测器受相对较高的直流背景电流驱动。这种直流电流必须"看到"到地面的低阻抗路径,否则光电探测器将被向后偏斜,导致显著的扭曲和速度限制。所有的HSA放大器提供了一个良好匹配的50欧姆直流路径地面使用一个复杂的线圈系统非常类似于一个所谓的生物-T设计。这大大简化了偏置光电探测器和HSA放大器的使用。


HSA-X
HSA-X是一个紧凑的,非常高质量的EMI屏蔽盒螺纹M4和8-32安装孔,配备了SMA输入和输出连接器。有各种固定增益为20或40分贝的模型.
除了HSA-X的特点之外,HSA-Y还配备了用于光电探测器校准或CW功率控制或用于测量低频背景信号的直流监视输出。此外,HSA-Y具有两个相同的信号输出,使信号控制或触发不需要外部信号分离器。HSA-Y系列提供各种型号,固定收益为20、40或60分贝。


应用程序
用于超快探测器的前置放大器(微通道板、光电倍增器、雪崩光电二极管和PIN光电二极管)
示波器和频谱/网络分析仪
时间分辨率脉冲和瞬态测量
50分高速系统信号助推器
