• DLPCA-200微弱电流信号放大器模块飞秒可变增益低噪声FEMTO

    详细信息

     品牌:FEMTO  型号:DLPCA-200  加工定制:否
     传输宽带范围:500 MHz 增益:-3 dB 类型:信号放大器

    电流放大器放大光电二极管等检测器输出的小电流,并将其转换为可用示波器或类似设备测量的电压信号。它也被称为跨阻放大器。

    DLPCA-200 可变增益跨阻放大器功能丰富,专为需要将小电流转换为可用电压的各种应用而设计。它适合低至 μs 区域的时间分辨电流和电荷测量,以及用作光电二极管或锁相系统、光电二极管、光电倍增管输出放大器、扫描隧道显微镜(STM)。


    低噪声模式

    跨阻 [V/A] 10^3 10^4 10^5 10^6 10^7 10^8 10^9
    带宽
    (- 3dB) [kHz]
    500 500 400 200 50 7 1.1
    上升时间
    (10^%-90%)
    700 ns 700 ns 900 ns 1.8 µs 7 µs 50 µs 300 µs
    等效输入噪声 [/√Hz] 20 pA 2.3 pA 450 fA 130 fA 43 fA 13 fA 4.3 fA


    高速模式

    跨阻[V/A] 10^5 10^6 10^7 10^8 10^9 10^10^ 10^11
    带宽
    (- 3dB) [kHz]
    500 500 400 200 50 7 1.1
    上升时间
    (10%-90%)
    700 ns 700 ns 900 ns 1.8 µs 7 µs 50 µs 300 µs
    等效输入噪声 [/√Hz] 20 pA 2.3 pA 450 fA 130 fA 43 fA 13 fA 4.3 fA
    准确性 增益±1%,平坦度0.1 dB
    低通滤波器 10 Hz 可切换(用于低噪声直流测量)
    输出 ±10V,±30mA
    偏压 ±10 V、±22 mA、BNC 输入连接器屏蔽侧连接、GND 可切换
    电源输入 ± 15 V,+ 120 mA / - 80 mA 典型值,± 200 mA 建议值
    数字控制 5个光电隔离数字输入,TTL/CMOS兼容,模拟偏移控制电压输入
    尺寸 170 x 60 x 45 毫米(长 x 宽 x 高),重量 320 克(0.74 磅)

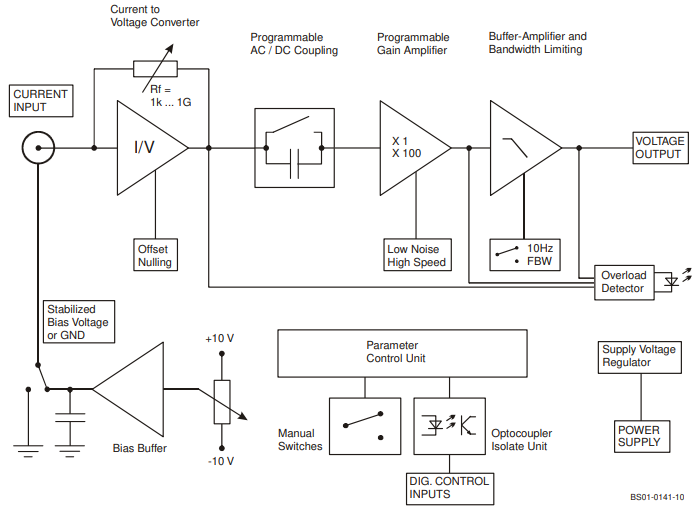

    电路图

    德国FEMTO

    FEMTO 位于德国柏林,成立于1993年,是低噪声放大器和光接收器模块的领先制造商,拥有多样化的产品基础和不断扩大的市场。主要产品:低噪声放大器、锁相放大器,光接收机等信号放大器。
