详细信息

电流放大器DHPCA-100是一款高性能、可变增益的低噪声电流放大器，其增益范围从10^2到10^8V/A，带宽高达200MHz，上升时间低至1.8ns。该放大器配备了内部信号过滤器、可调节偏压、可切换的直流/交流耦合以及手动和远程控制功能。还具备坚固紧凑的EMI屏蔽外壳。

非常适合用于直流和交流测量、时间分辨测量以及作为快速光电探测器信号的前置放大器，广泛应用于研究、实验和测量领域。

低噪声模式

跨阻 [V/A]	10^2	10^3	10^4	10^5	10^6	10^7
带宽 (- 3dB) [kHz]	200	80	14	3.5	1.8	0.22
上升时间 (10^%-90%)	1.8 ns	4.4 ns	25 ns	0.1 µs	0.2 µs	1.6 µs
等效输入噪声 [/√Hz]	200 pA	16 pA	2.1 pA	500 fA	170 fA	60 fA

高速模式

跨阻[V/A]	10^3	10^4	10^5	10^6	10^7	10^8
带宽 (- 3dB) [kHz]	175	80	14	3.5	1.8	0.22
上升时间 (10%-90%)	2.0 ns	4.4 ns	25 ns	0.1 µs	0.2 µs	1.6 µs
等效输入噪声 [/√Hz]	140 pA	6.0 pA	1.5 pA	450 fA	150 fA	55 fA

准确性	Gain ±1 %
低通滤波器	1 MHz / 10 MHz （用于低噪声直流测量）
输出	±1 V @ 50 Ω负荷
偏压	*大±10 V 22 mA，BNC 输入连接器屏蔽侧连接，GND 可切换
电源输入	±15 V, +110 mA/-90 mA typ.
控制接口	光电隔离数字输入，TTL/CMOS兼容，模拟偏移控制电压输入
尺寸	170 x 60 x 45 mm (L x W x H), Weight 320 g (0.74 lb.)

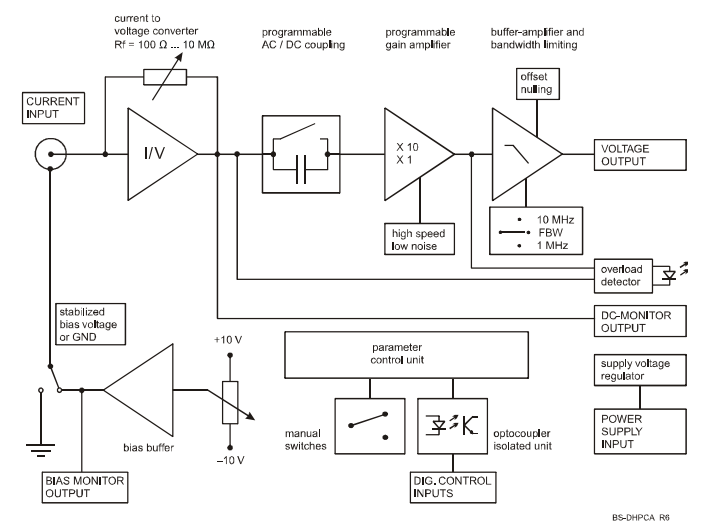

电路图

可以使用微调电位器或外部控制电压来调整偏移电压。 LED 过载指示。 ±3kV瞬时高压输入保护。

输出短路保护。 3 针 LEMO 连接器电源输入。包含电源输入连接器。 PS-15 电源单独出售。
