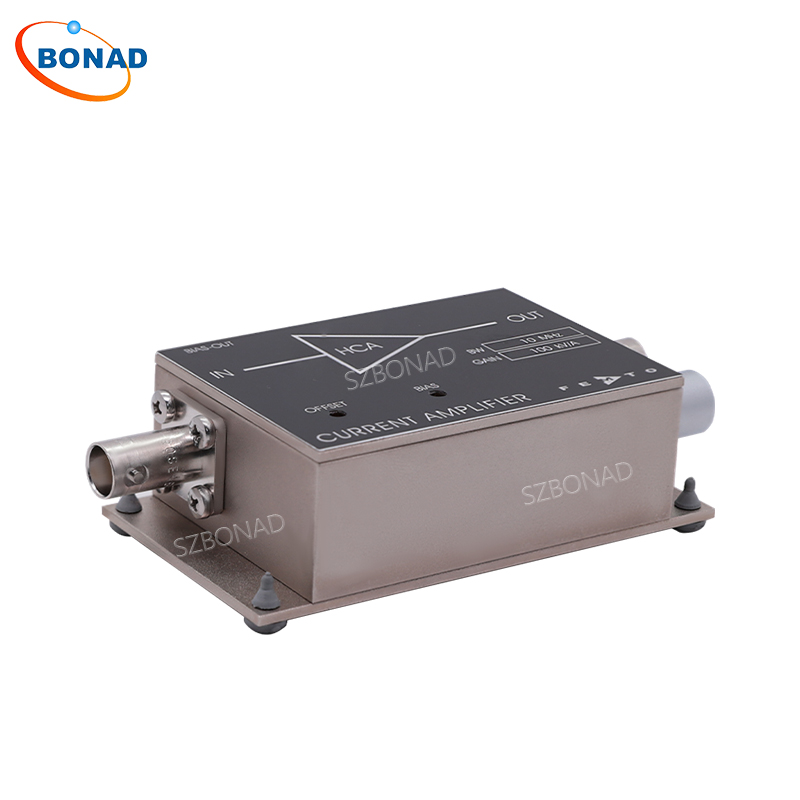

HCA-4M-500K-C纳秒快速响应微弱信号电流放大器前置模块

HCA-4M-500K-C纳秒快速响应微弱信号电流放大器前置模块

详细信息

	型号：HCA-4M-500K-C		加工定制：否		测量范围：5 x 10^5 V/A
	测量精度：± 1 %

HCA-4M-500K-C是一款高性能的跨阻放大器，具有4 MHz的-3dB带宽，能够将微弱的电流信号转换为放大的电压信号。输入电流噪声低至3.5 pA/√Hz，跨阻增益为5×10^5 V/A，上升/下降时间为90 ns，*大源电容可达500 pF。

一、规格参数

参数规格	Test Conditions	Vs = ± 15 V, Ta = 25°C
增益	Transimpedance	5 x 10^5 V/A (@ 50 Ω load)
	Gain Accuracy	± 1 %
频率响应	Lower Cut-Off Frequency	DC
	Upper Cut-Off Frequency (- 3 dB)	4 MHz
	Rise / Fall Time (10 % - 90 %)	90 ns
	Gain Flatness	± 0.3 dB
输入	Equ. Input Noise Current	3.5 pA/√Hz (@ 100 kHz)
	Equ. Input Noise Voltage	0.8 nV/√Hz (@ 100 kHz)
	Input Bias Current	18 µA typ.
	Input Bias Current Drift	0.8 nA / K
	Offset Current Compensation	± 6 µA adjustable by offset trimpot
	Input Current Range	± 3 µA (for linear amplification)
	Input Offset Voltage	3 mV
	DC Input Impedance	50 Ω (virtual) // 5 pF
输出	Output Voltage Range	± 1.5 V (@ 50 Ω load) for linear operation and low harmonic distortion
	Output Impedance	50 Ω (terminate with 50 Ω load for best performance)
偏置输出	Bias Output Voltage Range	± 12 V, adjustable by bias trimpot
	Bias Output Impedance	10 kΩ // 1 µF
电源	Supply Voltage	± 15 V
	Supply Current	± 50 mA typ. (depends on operating conditions, recommended power supply capability minimum ± 150 mA)

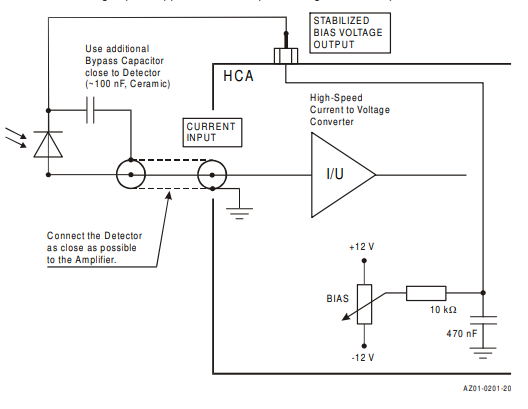

二、电路图

三、电流放大器原理

电流放大器是一种电子电路或设备，其核心功能是将输入的小电流信号按特定比例放大，输出更大的电流，同时保持信号的波形和特性不变。它通过晶体管、运算放大器等有源元件，利用外部电源能量来增强电流驱动能力，常用于驱动高负载(如电机、扬声器)或补偿信号传输中的衰减。关键参数包括电流增益(输出/输入电流比)、带宽和效率，设计时需匹配输入阻抗与信号源、输出阻抗与负载，以确保信号完整性和能量高效传递。
