HCA-20M-100K-C高速跨阻放大器前置模块电流转电压

HCA-20M-100K-C高速跨阻放大器前置模块电流转电压

详细信息

	品牌：FEMTO		型号：HCA-20M-100K-C		加工定制：否
	测量范围：1 x 10^5 V/A		测量精度：± 1 %

FEMTO电流信号放大器实质上一种阻抗转换放大器(跨阻抗放大器/TIA)，将难以测量的微小电流信号(~nA，~pA，~fA)转换为可测量大小的电压信号，并对其进行放大和优化。它可放大从 DC 到 400 MHz 的宽带宽电流信号，广泛用作示波器、数字化仪和锁相放大器的前置放大器以及光电倍增管 (PMT) 的后置放大器。

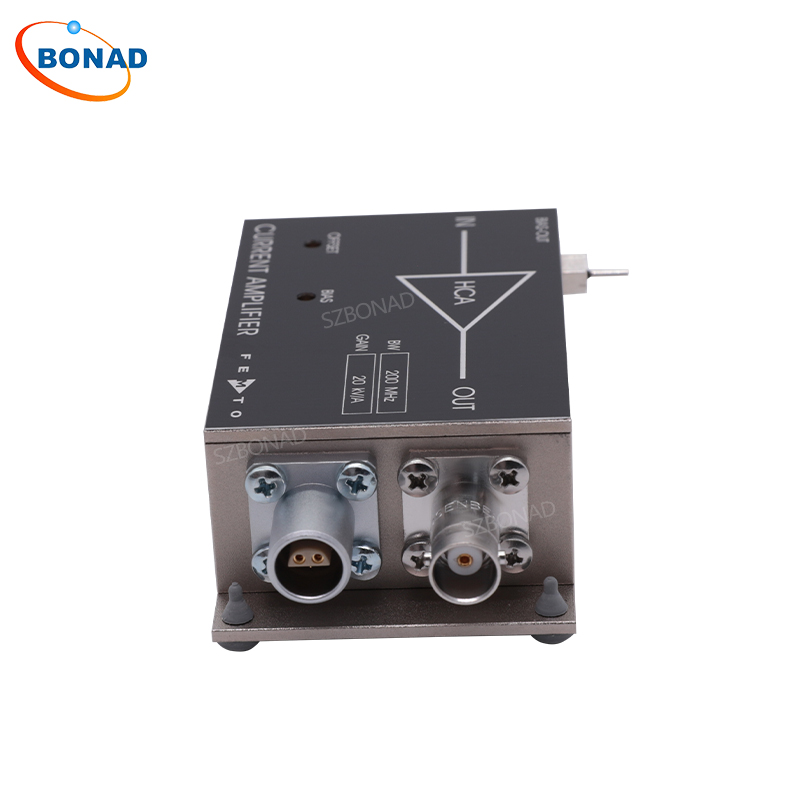

HCA-20M-100K-C是一款高速电流放大器，具有20MHz的-3d带宽、低至3.5pA/√Hz的输入噪声、高达1×10^5 V/A的跨阻增益以及18ns的上升/下降时间。采用EMI屏蔽外壳设计，提供稳定且可调的偏置电压输出。

一、规格参数

规格参	Test Conditions	Vs = ± 15 V, Ta = 25°C
增益	Transimpedance	1 x 10^5 V/A (@ 50 Ω load)
	Gain Accuracy	± 1 %
频率响应	Lower Cut-Off Frequency	DC
	Upper Cut-Off Frequency (- 3 dB)	20 MHz
	Rise / Fall Time (10 % - 90 %)	18 ns
	Gain Flatness	± 0.3 dB
输入	Equ. Input Noise Current	3.5 pA/√Hz (@ 100 kHz)
	Equ. Input Noise Voltage	0.8 nV/√Hz (@ 100 kHz)
	Input Bias Current	18 µA typ.
	Input Bias Current Drift	0.8 nA / K
	Offset Current Compensation	± 20 µA adjustable by offset trimpot
	Input Current Range	± 15 µA (for linear amplification)
	Input Offset Voltage	3 mV
	DC Input Impedance	50 Ω (virtual) // 5 pF
输出	Output Voltage Range	± 1.5 V (@ 50 Ω load) for linear operation and low harmonic distortion
	Output Impedance	50 Ω (terminate with 50 Ω load for best performance)
偏置输出	Bias Output Voltage Range	± 12 V, adjustable by bias trimpot
	Bias Output Impedance	10 kΩ // 1 µF
电源	Supply Voltage	± 15 V
	Supply Current	± 70 mA typ. (depends on operating conditions, recommended power supply capability minimum ± 150 mA)

二、HCA系列型号

HCA-1M-1M

HCA-1M-1M-C

HCA-2M-1M

HCA-2M-1M-C

HCA-4M-500K

HCA-4M-500K-C

HCA-10M-100K

HCA-10M-100K-C

HCA-20M-100K-C

HCA-40M-100K-C

HCA-100M-50K-C

HCA-200M-20K-C

HCA-400M-5K-C

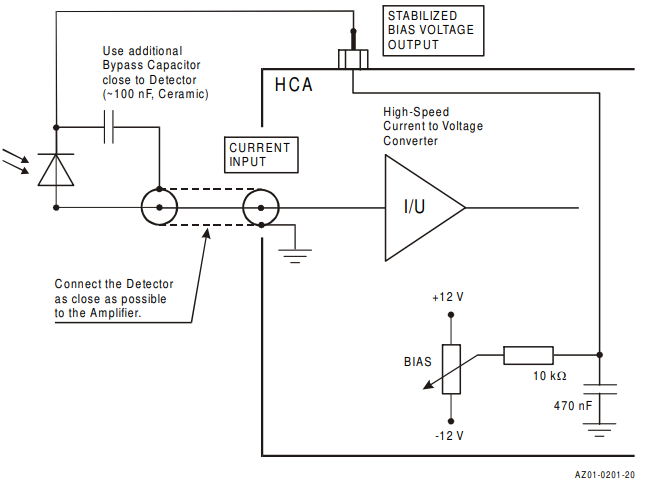

三、电路图
