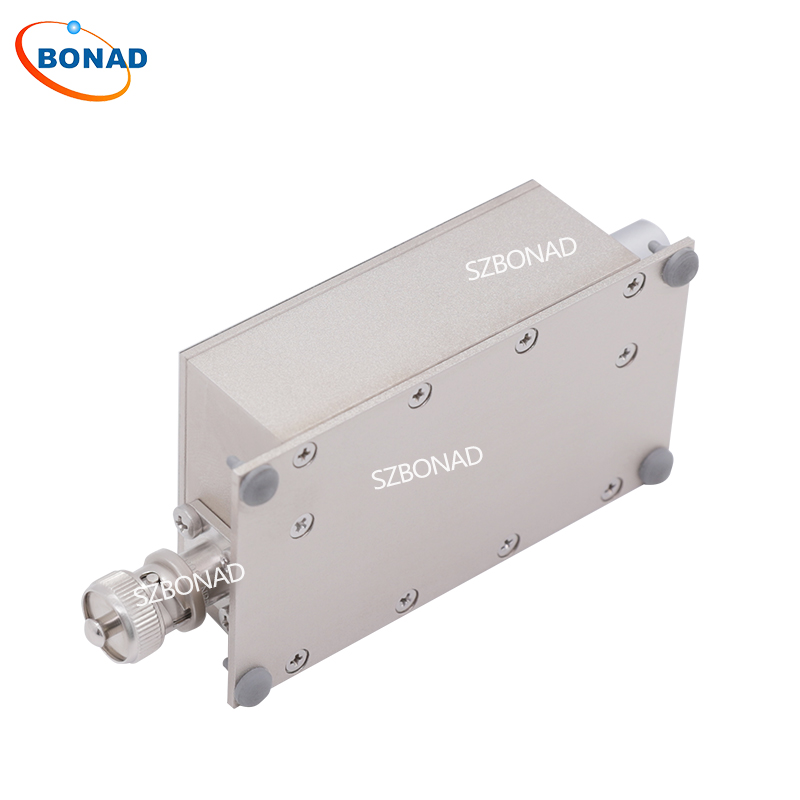

• LCA-200K-20M低噪声高增益跨阻放大器TIA模块

    详细信息

     品牌:FEMTO  型号:LCA-200K-20M  加工定制:否
     测量范围:2 x 10^7 V/A  测量精度:± 1 %

    LCA-200K-20M是一款专为微弱电流信号检测设计低噪声跨阻放大器,带宽DC至200kHz,等效输入噪声电流低至40fA/√Hz,跨阻增益为2×10^7 V/A,信号上升/下降时间仅需2μs。带宽与检测器电容完全解耦,可兼容高达10nF的电容负载,同时集成输出短路保护功能。适用于光电二极管和光电倍增管放大器、光谱学、电荷放大器、电离探测器、锁相放大器、A/D转换器等前置放大器。


    规格参数

    规格参数 测试条件 Vs = ± 15 V, Ta = 25°C
    增益 跨阻 2 x 10^7 V/A (>10 kΩ Load)
    精度 ± 1%
    响应频率 下限截止频率 DC
    上限截止频率 200 kHz (- 3 dB)
    上升/下降时间 2 µs (10% - 90%)
    增益平坦度 ± 0.1 dB
    输入 等效输入噪声电流 40 fA/√Hz (@ 10 kHz)
    等效输入噪声电压 5 nV/√Hz (@ 10 kHz)
    输入偏置电流 2 pA typ.
    输入偏置电流漂移系数 1.7 / 10 K
    失调电流补偿 ± 150 nA, Adjustable by Offset-Trimpot
    *大输入电流 ± 500 nA (Linear Amplification)
    输入失调电压 < 1 mV
    直流输入阻抗 50 Ω (Virtual) // 5 pF
    输出 输出电压 ± 10 V (>10 kΩ Load)
    输出阻抗 50 Ω (Terminate with >10 kΩ for best Performance)
    *大输出电流 ± 10 mA (Linear Amplification)

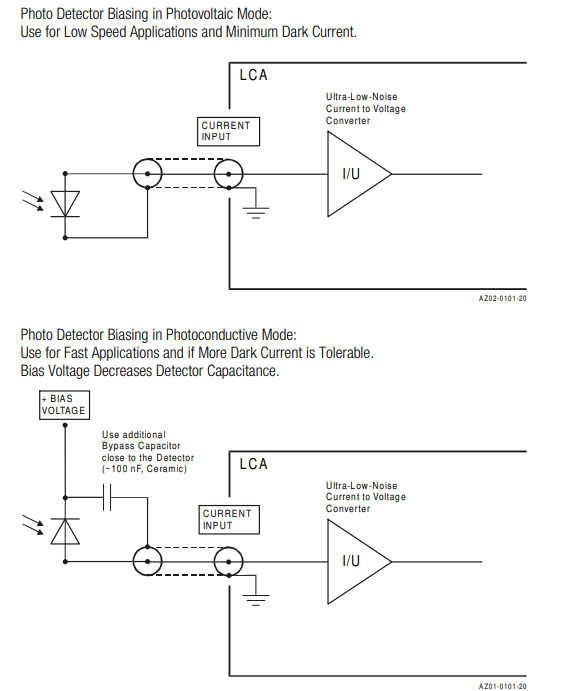

    电路图
