• LIA-MVD-200-H双通道高频锁相放大器模块微弱信号检测

    详细信息

     品牌:FEMTO  型号:LIA-MVD-200-H  加工定制:否
     测量范围:50 Hz ... 120 kHz  测量精度:见详情

    LIA-MV(D)-200系列锁相放大器模块是完整的单相或双相锁相放大器,采用坚固的铝制外壳。


    一、提供以下型号

    LIA-MV-200-L - 单相,工作频率 5 Hz ... 10 kHz

    LIA-MV-200-H - 单相,工作频率 50 Hz ... 120 kHz

    LIA-MVD-200-L - 双相,工作频率 5 Hz ... 10 kHz

    LIA-MVD-200-H - 双相,工作频率 50 Hz ... 120 kHz

    单相型号仅提供与参考信号同相的X信号,而双相型号则提供Y信号(相对于参考信号相移90°)和R信号(幅度,X和Y的矢量和)。请注意,使用LIA-MVD-200双相锁相放大器时,由于锁相放大器内部使用了方波混频器,因此只有正弦输入信号才能实现真正的相位无关测量。如果您的输入信号形式不同,R输出可能仍会表现出中等程度的相位依赖性。

    四种型号的基本规格相似。可选的正弦振荡器模块 SOM-1 提供内部参考信号。


    二、详细参数

    Model LIA-MV-200-L
    Single Phase
    LIA-MV-200-H
    Single Phase
    LIA-MVD-200-L
    Dual Phase
    LIA-MVD-200-H
    Dual Phase
    Working Frequency 5 Hz - 10 kHz 50 Hz - 120 kHz 5 Hz - 10 kHz 50 Hz - 120 kHz
    Time Constants 3 ms - 10 s
    6 or 12 dB/oct.
    300 µs - 1 s
    6 or 12 dB/oct.
    3 ms - 10 s
    6 or 12 dB/oct.
    300 µs - 1 s
    6 or 12 dB/oct.
    Adjustable Signal Filter
    [6 dB/oct.]
    Highpass 0.2 Hz - 1 kHz
    Lowpass 100 Hz - 1 MHz
    Highpass 2 Hz - 10 kHz
    Lowpass 100 Hz - 1 MHz
    Highpass 0.2 Hz - 1 kHz
    Lowpass 100 Hz - 1 MHz
    Highpass 2 Hz - 10 kHz
    Lowpass 100 Hz - 1 MHz
    Outputs (BNC) X = in phase,
    ±10 V full scale, short-circuit protected,
    Signal monitor output
    X = in phase,
    Y = quadrature,
    R = magnitude,
    ±10 V full scale, short-circuit protected,
    Signal monitor output

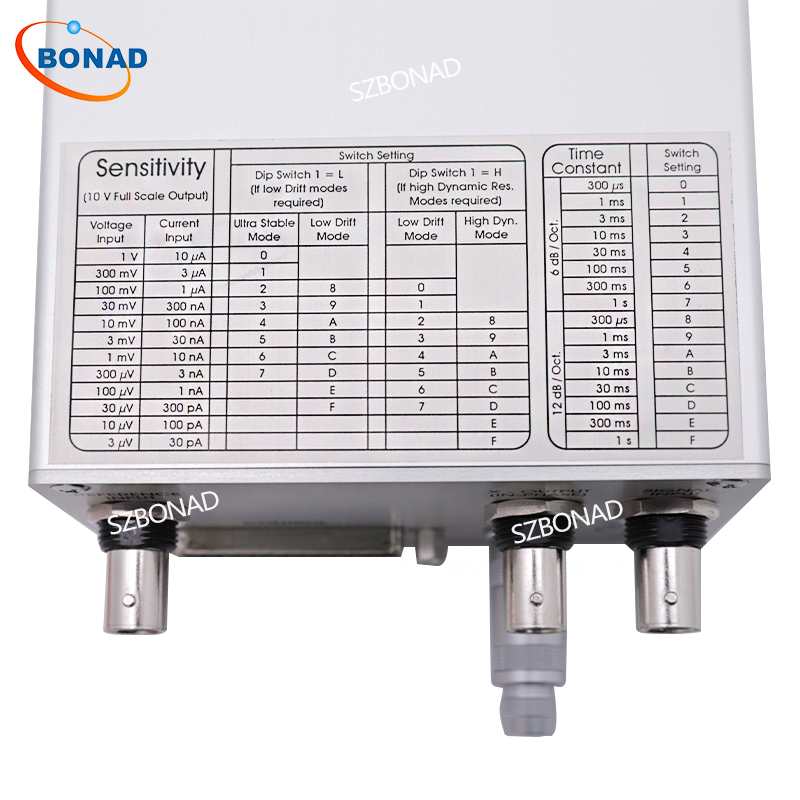

    Sensitivity
    (Full Scale)
    Voltage: 3 µV - 1 V in 1-3-10 steps
    Current: 30 pA - 10 µA in 1-3-10 steps
    Voltage Input (BNC) Instrumentation amplifier, noise 12 nV/√Hz
    Current Input (BNC) Transimpedance amplifier, gain 100 kV/A, noise 0.4 pA/√Hz
    Reference Input (BNC) ±100 mV to ±5 V, switchable to TTL
    Phase Adjustable 0° - 360°; resolution: 8-bit @ f ≤ 60 kHz, 7-bit @ f > 60 kHz
    Temperature drift < 0.01°/K
    Max. Dyn. Reserve 80 dB
    Digital Control 16 TTL/CMOS inputs: 8-bit phase, 4-bit time constant, 4-bit sensitivity
    Power Supply ±15 V, +120 mA / -60 mA
    Dimensions 223 x 105 x 65 mm (L x W x H), weight 1,000 g (2.2 lbs)


    三、锁相放大器标准配置(出厂设置)
    标准出厂设置如下:
    • BNC 插座“信号输入”配置为单端交流耦合电压输入
    • 输出信号在 BNC 端子“输出 X”处输出为同相信号。此外,双相型号 LIA-MVD-200 分别在“输出 Y”和“输出 R”处提供正交和矢量和输出。
    • L 型号的下限截止输入信号滤波器设置为 0.2 Hz,H 型号的下限截止频率设置为 2.0 Hz。两种型号的上限截止频率均设置为 > 1 MHz。
    • L 型号的工作频率范围为 5 Hz 至 10 kHz,支持 1f 模式和 2f 模式。移相器分辨率在 1f 模式下为 8 位,在 2f 模式下为 7 位。
    • H 型号的工作频率范围设置为 50 Hz 至 120 kHz,仅支持 1f 模式(DIP 开关 S2 在此设置下不起作用)。移相器分辨率为 7 位。
    • 信号监视器输出不可从外部获取。
    • 外部参考电压必须连接至 BNC 插座“参考输入”
