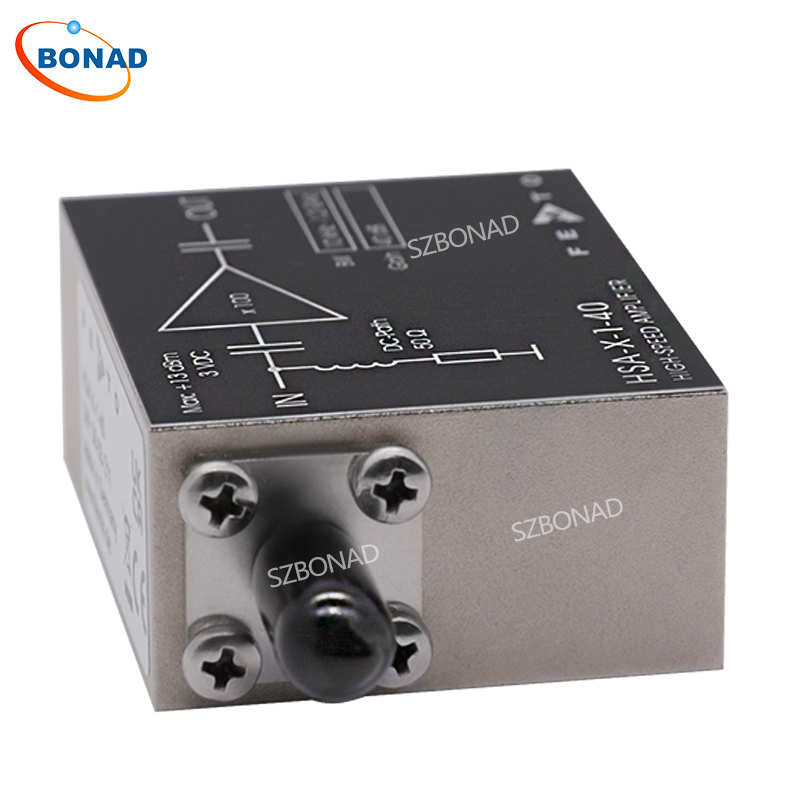

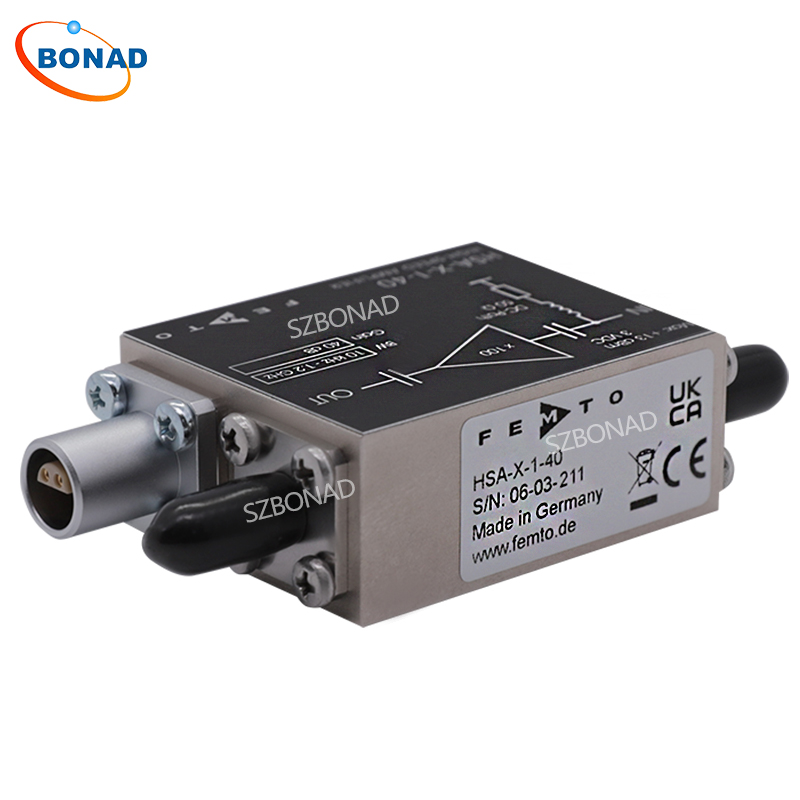

• GHZ带宽高增益低噪声电流电压信号放大器HSA-X-1-40

    详细信息

     品牌:FEMTO  型号:HSA-X-1-40  加工定制:否
     测量范围:10 kHz … 1.2 GHz  测量精度:±1 dB

    HSA 系列非常适合具有高增益、宽带宽(高达 2 GHz)、低噪声和超快光电探测器的时间分辨测量。此外,内置的 Bias-T 为高 CW 功率应用(例如散粒噪声极限光谱和异差测量)提供了高 S/N 比。

    外壳紧凑,配有 M4 螺纹孔,可轻松纳入台式系统。

    HSA-X系列是非常紧凑的型号,标配Bias-T和用于信号输出的SMA连接器。增益为 20 dB 或 40 dB。

    HSA-Y系列是在HSA-X的基础上增加了1个直流监视器输出和1个信号输出的型号。直流监视器输出对于探测器对准和控制或背景测量很有用。信号输出也可用于触发或控制信号。

    增益可以从 20、40 和 60 dB 中选择。

    规格参数

    参数 测试条件 VS = + 15 V, TA = 25°C, system impedance = 50 Ω
    增益 增益 40 dB (x 100)
    跨阻增益 5,000 V/A (40 dB x 50 Ω)
    增益精度 ±1 dB
    响应频率 下截止频率 (-3 dB) 10 kHz (±20 %)
    上截止频率 (-3 dB) 1.2 GHz (±15 %)
    上升/下降时间 (10 % - 90 %) 290 ps
    输入 直流输入阻抗 50 Ω
    射频输入阻抗 50 Ω
    50 Ω 噪声系数 1.7 dB (@ f < 700 MHz)
    等效输入电压噪声 310 pV/√Hz (@ f < 700 MHz)
    输入驻波比 1.6 : 1 (@ f < 2 GHz)
    输入回波损耗 13 dB (@ f < 2 GHz)
    输出阻抗  50 Ω
    输出驻波比 1.35 : 1 (@ f < 1.2 GHz)
    输出回波损耗 16.5 dB (@ f < 1.2 GHz)
    输出功率 P1dB +12.5 dBm (@ f < 500 MHz)
    输出峰峰值电压 2.0 VPP (@ f < 500 MHz, for linear amplification)
    输出噪声 typ. 2.1 mVRMS or 14 mVPP* (measurement BW: 4 GHz)
    * 峰峰值输出噪声由 RMS 噪声得出,如下所示:VPP = VRMS x 6.6(99.9% 的时间输出噪声电压将在指定的峰峰值范围内。)


    应用

    ・ 超快速探测器(微通道板、PMT、APD、PIN光电二极管)的前置放大器

    ・ 示波器和瞬态记录仪的前置放大器

    ・ 时间分辨脉冲和瞬态测量

    ・ 50Ω高速系统内信号增强器

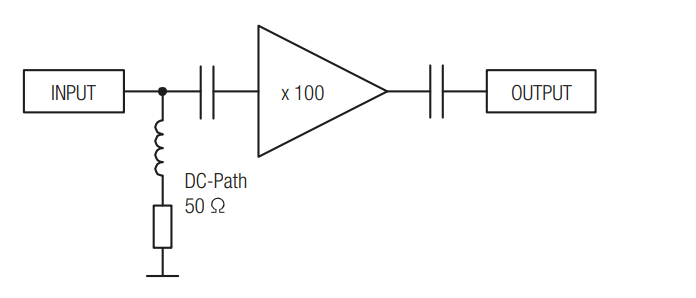

    原理图

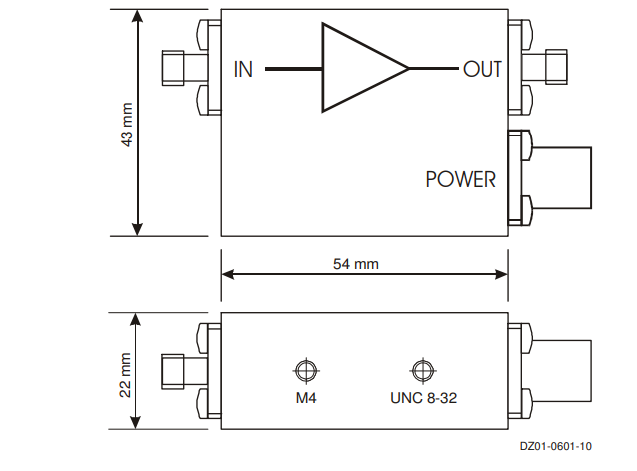

    尺寸图
