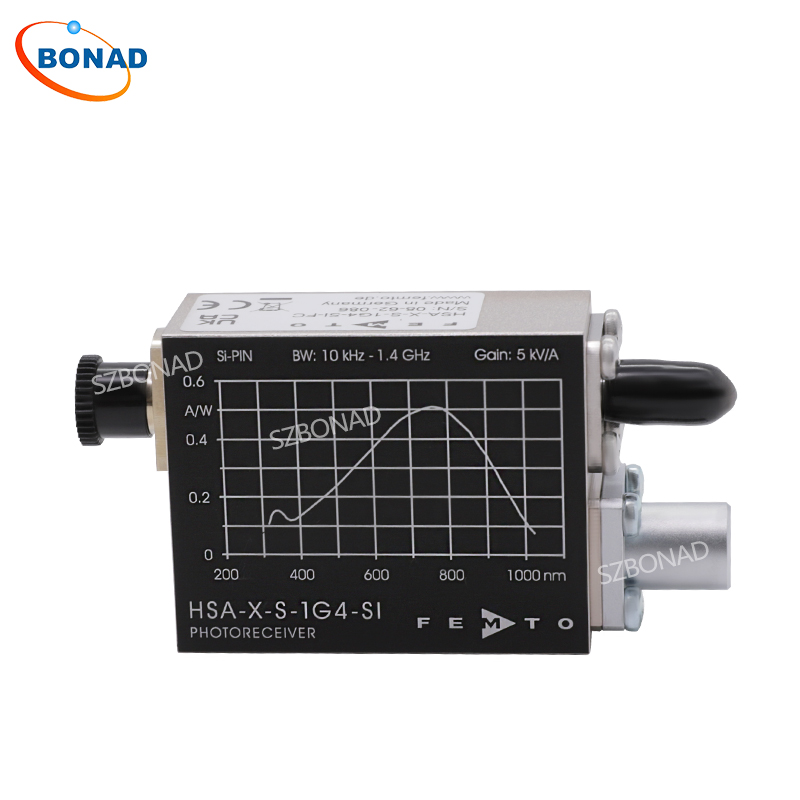

HSA-X-S-1G4-SI-FC/FST超高速低噪声Si-PIN光电探测器模块

HSA-X-S-1G4-SI-FC/FST超高速低噪声Si-PIN光电探测器模块

详细信息

	品牌：FEMTO		型号：HSA-X-S-1G4-SI-FC/FST		加工定制：否
	测量范围：5.0 × 10^3 V/A		测量精度：见详情

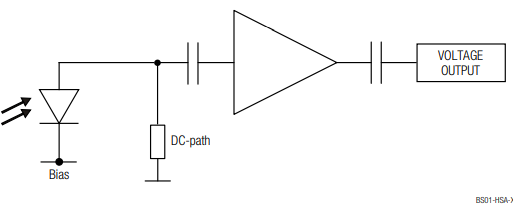

HSA-X-S-1G4-SI 光接收器由一个硅光电二极管和一个低噪声固定增益放大器组成。它旨在将微小光信号以超快速度转换为等效输出电压。工作原理基本清晰易懂。

技术参数

技术参数	测试条件	VS = +15 V, TA = 25 °C, system impedance = 50 Ω
	增益放大器跨阻	5 x 10^3V/A (@ 50 Ω load)
	转换增益	2.55 x 10^3V/W (typ. @ 760 nm)
响应频率	下截止频率 (-3 dB)	10 kHz
	上截止频率 (-3 dB)	1.4 GHz (±15 %)
	上升/下降时间 (10 % - 90 %)	250 ps (±15 %)
输入	探测器材料	Si-PIN photodiode
	有效面积	FS-version: Φ 400 µm
		FC-version: integrated ball lens, suitable for fibers up to 400 µm core diameter
	光谱范围	320 ... 1000 nm
	*大光峰值输入功率	370 µW AC (for linear amplification, @ 760 nm) 10 mW CW (to prevent saturation, @ 760 nm)
	噪声（*小噪声等效功率）	32 pW/√Hz (@ 760 nm, 100 MHz)
输出	输出阻抗	50 Ω (designed for 50 Ω load)
	输出驻波比	2.5 : 1 (@ f < 2.5 GHz)
	输出回波损耗	7.3 dB (@ f < 2.5 GHz)
	*大输出电压	1.9 VPP (@ 50 Ω load, for linear amplification)
	输出噪声（典型值）	3.6 mVRMS or 24 mVPP* (measurement BW: 4 GHz)
	* 峰峰值输出噪声由 RMS 噪声推导而来，公式如下：VPP = VRMS x 6.6 （99.9% 的时间里，输出噪声电压将在指定的峰峰值范围内。）

型号

HSA-X-S-1G4-SI-FST

Si-PIN，∅ 0.4 mm，320 – 1000 nm，1.4 GHz，反相输出，自由空间输入，1.035"-40 螺纹法兰，适用于自由空间应用。

兼容多种光学标准配件，并可与各种类型的光纤连接器适配器配合使用。

可选配：

光纤适配器PRA-FC、PRA-FCA和PRA-FSMA。

由于HSA-X-S-1G4-SI输入耦合器中安装的0.4毫米直径光电二极管相对较大，因此无需特别注意。然而，建议使用低数值孔径(NA)的标准SM 9/125光纤(PC或APC)，以确保接近100%的耦合效率。

HSA-X-S-1G4-SI-FC

Si-PIN，集成球透镜，320 – 1000 nm，1.4 GHz，反相输出，FC 光纤连接器(固定/永久)，耦合效率高，转换增益精度高。

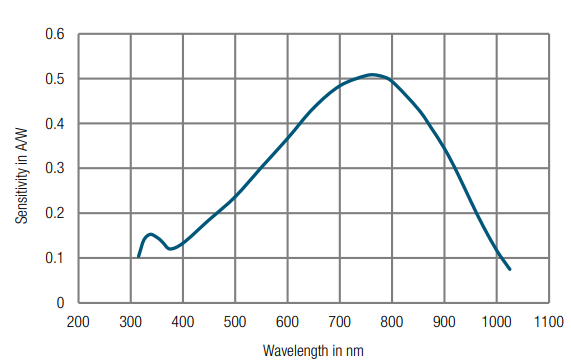

响应范围
