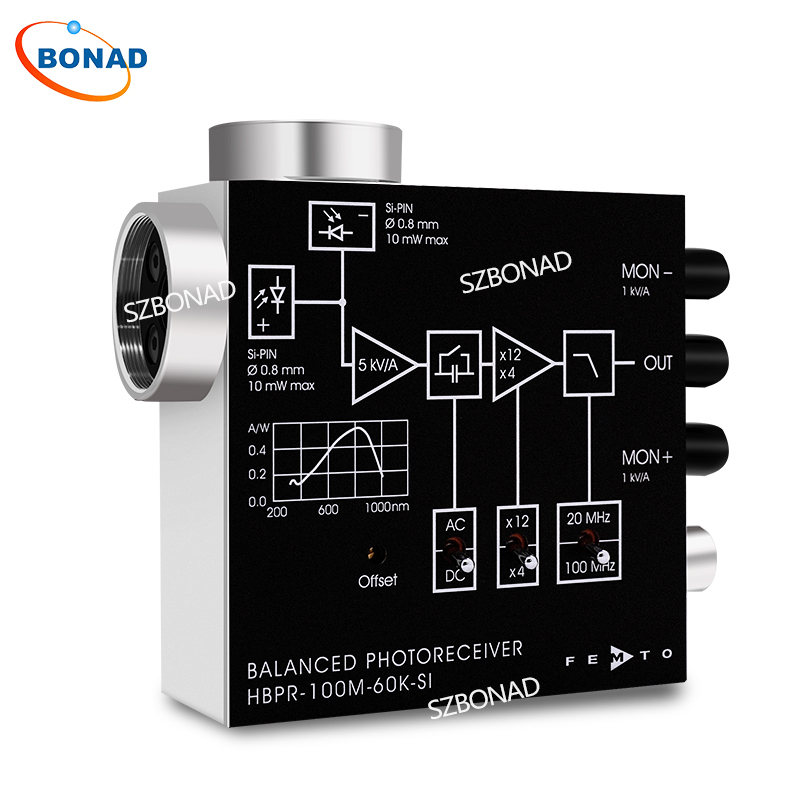

HBPR-100M-60K-SI-FC全新超低噪声高速平衡光电探测器

HBPR-100M-60K-SI-FC 是一款高速平衡光接收器，由两个反向并联的光电二极管和一个低噪声跨阻放大器组成。它旨在将两个光信号的微小差异快速转换为等效输出电压。

一、主要特征

● 带宽：DC 至 100 MHz

● 共模抑制比 (CMRR)：50 dB(典型值)

● Si-PIN 光电二极管

● FC 光纤输入

● 光谱范围：320 – 1000 nm

● 极低 NEP，低至 6.5 pW/√Hz

● 跨阻增益可切换：20 × 103 V/A、60 × 103 V/A

● 高动态输入范围，平衡光功率高达 2 × 10 mW

● 快速监控输出，带宽 10 MHz，增益为 1 × 103 V/A

二、应用范围

● 光谱学

● 异差检测

● 光学相干层析成像 (OCT)

● 光延迟测量

● 用于示波器、频谱分析仪、A/D 转换器和射频锁相放大器的差分光学前端

三、HBPR系列型号

Si-Pin型号

● HBPR-200M-30K-SI-FC

Si-PIN Ø0.8 mm，DC – 200 MHz，320 – 1000 nm，CMRR 45 dB，增益 1.0 × 10^4 / 3.0 × 10^4 V/A 可切换

● HBPR-500M-10K-SI-FC

Si-PIN Ø0.4 mm，DC – 500 MHz，320 – 1000 nm，CMRR 40 dB，增益 5.0 × 10^3 / 10.0 × 10^3 V/A 可切换

● HBPR-100M-60K-SI-FST

Si-PIN Ø0.8 mm，DC – 100 MHz，320 – 1000 nm，共模抑制比 (CMRR) 50 dB，增益 2.0 × 10^4 / 6.0 × 10^4 V/A 可切换

● HBPR-200M-30K-SI-FST

Si-PIN Ø0.8 mm，DC – 200 MHz，320 – 1000 nm，共模抑制比 (CMRR) 45 dB，增益 1.0 × 10^4 / 3.0 × 10^4 V/A 可切换

● HBPR-500M-10K-SI-FST

Si-PIN Ø0.4 mm，DC – 500 MHz，320 – 1000 nm，共模抑制比 (CMRR) 40 dB，增益 5.0 × 10^3 / 10.0 × 10^3 V/A 可切换

InGaAs-Pin 型号

● HBPR-100M-60K-IN-FC

InGaAs-PIN Ø0.08 mm，DC – 100 MHz，900 – 1700 nm，CMRR 55 dB，增益 2.0 × 10^4 / 6.0 × 10^4 V/A 可切换

● HBPR-200M-30K-IN-FC

InGaAs-PIN Ø0.08 mm，DC – 200 MHz，900 – 1700 nm，CMRR 50 dB，增益 1.0 × 10^4 / 3.0 × 10^4 V/A 可切换

● HBPR-500M-10K-IN-FC

InGaAs-PIN Ø0.08 mm，DC – 500 MHz，900 – 1700 nm，CMRR 45 dB，增益 5.0 × 10^3 / 10.0 × 10^3 V/A 可切换

● HBPR-100M-60K-IN-FST

InGaAs-PIN Ø0.3 mm，DC – 100 MHz，800 – 1700 nm，CMRR 50 dB，增益 2.0 × 10^4 / 6.0 × 10^4 V/A 可切换

● HBPR-200M-30K-IN-FST

InGaAs-PIN Ø0.3 mm，DC – 200 MHz，800 – 1700 nm，CMRR 45 dB，增益 1.0 × 10^4 / 3.0 × 10^4 V/A 可切换

● HBPR-450M-10K-IN-FST

InGaAs-PIN Ø0.3 mm，DC – 450 MHz，800 – 1700 nm，CMRR 35 dB，增益 5.0 × 10^3 / 10.0 × 10^3 V/A 可切换

四、使用说明

“绝对*大额定值”部分中提到的每个光电二极管的损伤阈值为 12 mW，适用于光电二极管的合理均匀照明。即使在光功率明显较低的情况下，光束过度聚焦也可能导致光电二极管损坏。

为了获得*佳性能，建议两个输入端的连续波 (CW) 光强度保持良好平衡。监视器输出可用于连续平衡控制。对于连续波偏移量任意变化的设置，光接收器的交流 (AC) 模式会有所帮助。使用交流 (AC) 模式可将连续波偏移量范围扩大至 450 µW (@ 850 nm)，无论增益设置如何。

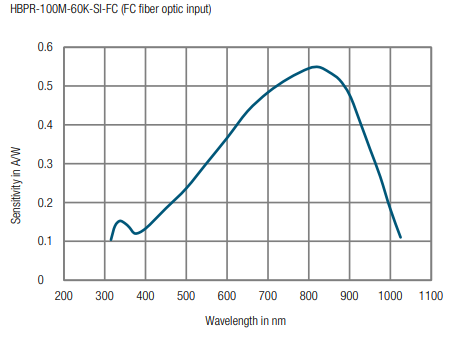

五、光谱响应
