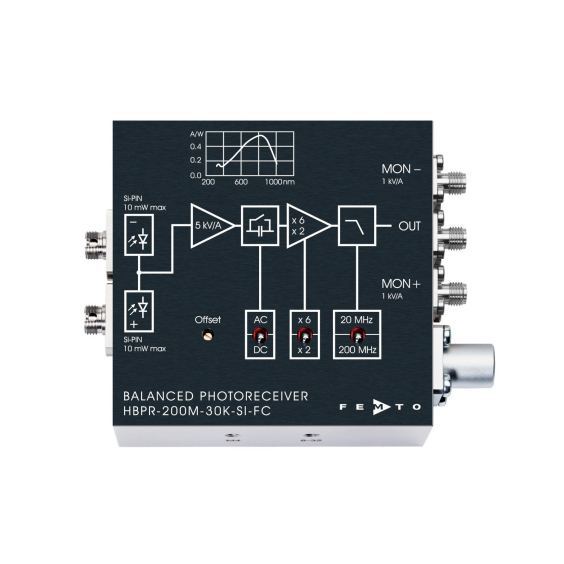

HBPR-200M-30K-SI-FST高速平衡光接收器

HBPR-200M-30K-SI-FC 光接收器由两个反向并联的光电二极管和一个低噪声跨阻放大器组成。它旨在将两个光信号的微小差异快速转换为等效输出电压。

一、HBPR系列型号

SI-PIN光电二极管

HBPR-100M-60K-SI-FST、HBPR-100M-60K-SI-FC、HBPR-200M-30K-SI-FST、HBPR-200M-30K-SI-FC、HBPR-500M-10K-SI-FST、HBPR-500M-10K-SI-FC

InGaAs-PIN光电二极管

HBPR-100M-60K-IN-FST、HBPR-100M-60K-IN-FC、HBPR-200M-30K-IN-FST、HBPR-200M-30K-IN-FCHBPR-450M-10K-IN-FST、HBPR-500M-10K-IN-FC

二、主要特征
●  Bandwidth DC to 200 MHz
●  Common-Mode Rejection Ratio (CMRR) 45 dB typ.
●  Si-PIN photodiodes
●  FC fiber optic inputs
●  Spectral range 320 – 1000 nm
●  Very low NEP, down to 7.8 pW/√Hz
●  Transimpedance gain switchable 10 × 10^3 V/A, 30 × 10^3 V/A
●  High dynamic input range up to 2 × 10 mW balanced optical power
●  Fast monitor outputs with 10 MHz bandwidth and 1 × 10^3 V/A gain
●  Switchable low pass filter for minimizing wideband noise
●  UNC 8-32 and M4 tapped holes for mounting on standard posts with metric and imperial thread
偏移量可通过电位器调节。输出具有短路保护。电源通过 3 针 Lemo® 插座供电。设备随附配套连接器。可选配 PS-15 电源。更多信息，请联系我们。

二、应用
●  Spectroscopy
●  Heterodyne detection
●  Optical coherence tomography (OCT)
●  Optical delay measurement
●  Differential optical front-end for oscilloscopes, spectrum analyzers, A/D converters and RF lock-in amplifiers

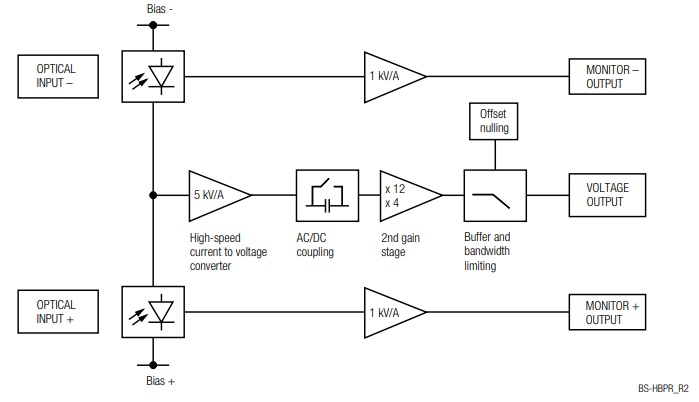

三、原理图

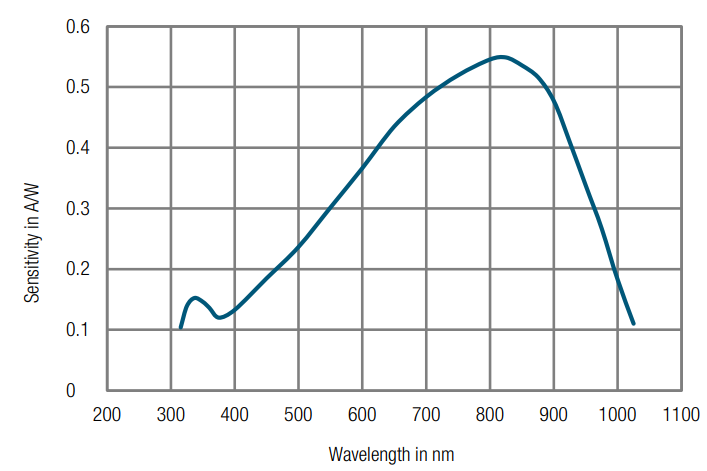

四、光谱响应

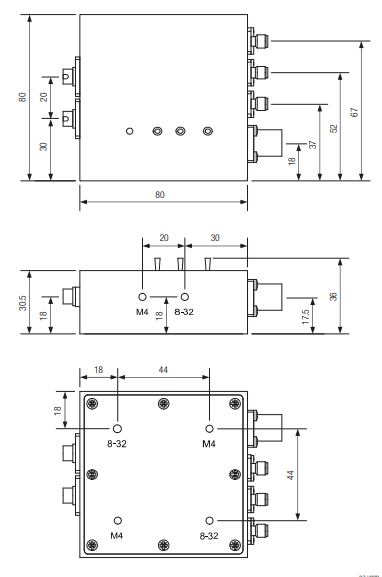

五、尺寸图
