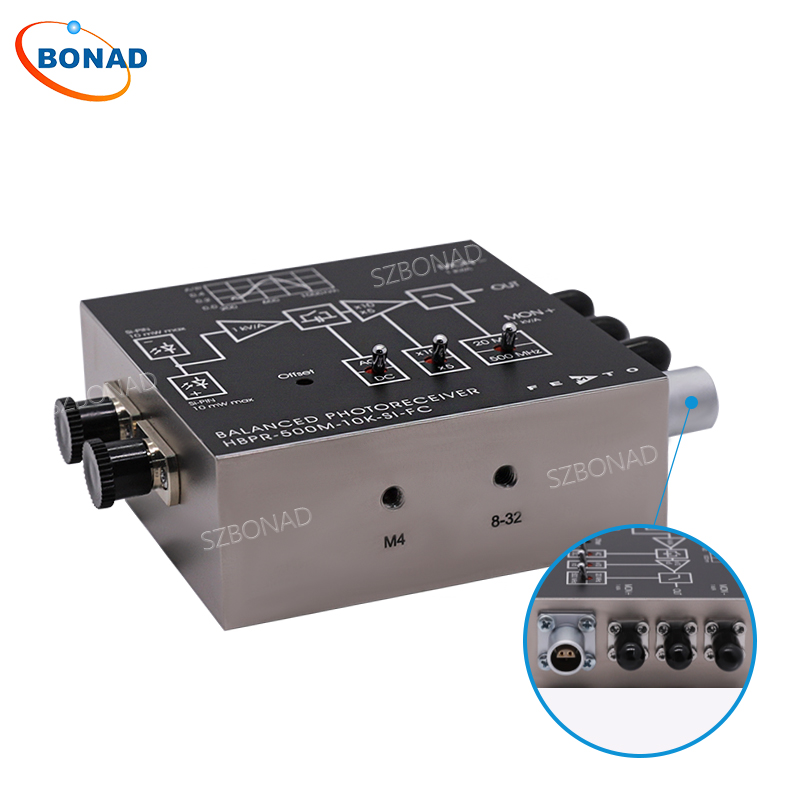

高速平衡放大光电探测器模块HBPR-500M-10K-SI-FC

高速平衡放大光电探测器模块HBPR-500M-10K-SI-FC

详细信息

	品牌：FEMTO		型号：HBPR-500M-10K-SI-FC		加工定制：否
	测量范围：见详情		测量精度：见详情

高速光电探测器作为光子学实验与电子仪器之间的接口，对于提取和保存实验结果至关重要。光电探测器的核心指标主要有响应度、暗电流和 3 dB 带宽等，其中 3 dB 带宽直接决定了器件的工作速度上限。

我们的高速光接收器在快速光信号的测试和测量中有着广泛的用途。致力于简化光电探测(即插即用)，同时提供尽可能低的噪声和*清晰的响应。

一、特征

● 带宽：DC 至 500 MHz

● 共模抑制比 (CMRR)：45 dB(典型值)

● Si-PIN 光电二极管

● FC 光纤输入

● 光谱范围：320 – 1000 nm

● NEP低至 12 pW/√Hz

● 跨阻增益可切换：5 × 10^3 V/A、10 × 10^3 V/A

● 高动态输入范围，平衡光功率高达 2 × 10 mW

● 快速监控输出，带宽 10 MHz，增益 1 × 10^3 V/A

二、技术规格

Specifications	Test conditions	VS = ±15 V, TA = 25 °C, signal output terminated with 50 Ω, Monitor outputs terminated with 1 MΩ
Gain	Transimpedance gain	5 x 10^3 V/A (2nd gain x5), 10 x 10^3 V/A (2nd gain x10) switchable (@ 50 Ω load)
	Gain accuracy	±1 % electrical
	Conversion gain	2.55 x 10^3 V/W typ. (@ 2nd gain x5, 760 nm) 5.1 x 103^ V/W typ. (@ 2nd gain x10, 760 nm)
	Common mode rejection ratio (CMRR)	50 dB typ. (f ≤ 100 MHz) 40 dB typ. (f ≤ 500 MHz)
Frequency Response	Lower cut-off frequency	DC / 10 Hz, switchable
Frequency Response	Upper cut-off frequency	500 MHz (@ 2 nd gain x5); 460 MHz (@ 2 nd gain x10), switchable to 20 MHz
Time Response	Rise/fall time (10 % - 90 %)	0.85 ns (@ 2 nd gain x5); 0.95 ns (@ 2 nd gain x10)
Input	Noise equivalent power (NEP) minimum	12 pW/√Hz (@ 760 nm)
		13 pW/√Hz (@ 760 nm, 20 MHz)
		29 pW/√Hz (@ 760 nm, 200 MHz)
		60 pW/√Hz (@ 760 nm, 500 MHz)
	Maximum differential CW power	400 µW (@ 2nd gain x5, DC-coupled, 760 nm)
	for linear amplification	200 µW (@ 2nd gain x10, DC-coupled, 760 nm)
	for linear amplification	2.5 mW (@ AC-coupled, 760 nm)
	Max. optical CW balanced power (common mode power)	10 mW (on each photodiode, @ 760 nm)
	Monitor optical saturation power (limited by Maximum Rating)	12 mW (@ 760 nm)
Detector	Detector	SI-PIN photodiode FC fiber connector
	Active area	Φ 400 µm, integrated ball lens suitable for fibers up to 200 µm core diameter
	Spectral range	320 - 1000 nm
	Sensitivity	0.51 A/W typ. (@ 760 nm)
Signal Output	Output voltage range	±1.0 V (@ 50 Ω load) for linear operation and low harmonic distortion
	Max. output voltage	±2.0 V (@ 50 Ω load)
	Offset voltage compensation	±100 mV typ., adjustable by offset potentiometer
	Output impedance	50 Ω (terminate with 50 Ω load)
	Slew rate	2800 V/µs
	Max. output current	70 mA
	Output return loss S22	-30 dB @ < 100 MHz - 20 dB @ < 800 MHz
	Output noise	2.3 mVRMS (15 mVPP) (@ 2nd gain x5)
		3.9 mVRMS (26 mVPP) (@ 2nd gain x10)
		0.25 mVRMS (1.7 mVPP) typ. (@ 2nd gain x5, BW: 20 MHz)
		0.4 mVRMS (2.5 mVPP) typ. (@ 2nd gain x10, BW: 20 MHz) (@ 50 Ω load, no signal on detectors, measurement bandwidth 2 GHz)
Monitor Outputs	Monitor output gain	1 x 10^3 V/A (@ ³ 100 kΩ load)
	Monitor output voltage range	0 ... +10 V (@ ³ 100 kΩ load)
	Monitor output impedance	50 Ω (terminate with ³ 100 kΩ load)
	Monitor output max. output current	30 mA typ.
	Monitor output bandwidth	DC ... 10 MHz
	Monitor output noise	0.6 mVRMS (4 mVPP) (@ 100 kΩ load, no signal on detectors, measurement bandwidth 200 MHz)

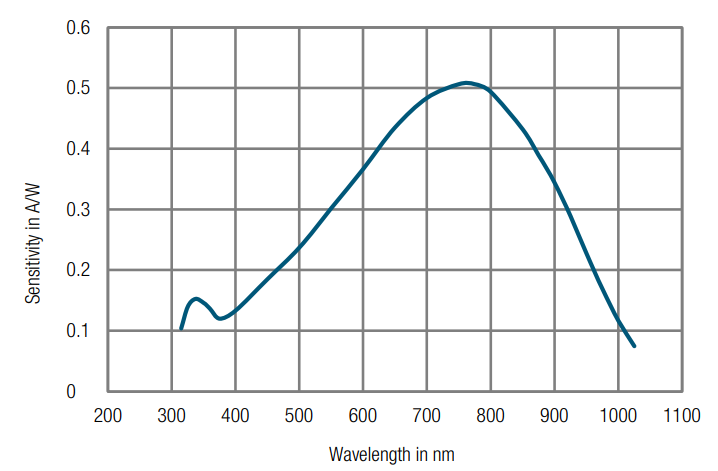

三、光谱响应

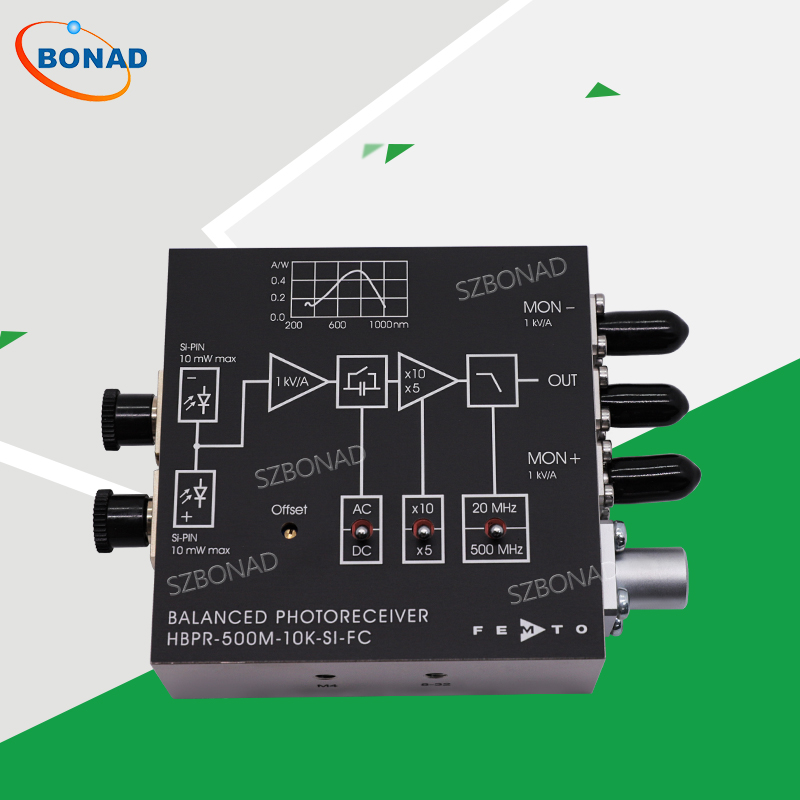

四、平衡光电接收器工作原理

从两个匹配良好的光电探测器中减掉光电流。存在于参考光束和信号光束上的共模噪声(例如激光强度噪声)被抵消，不会作为信号的一部分出现。参考光电探测器和信号光电探测器所产生的光电流如果不平衡，无论有意或无意，都将被放大并当作信号。
