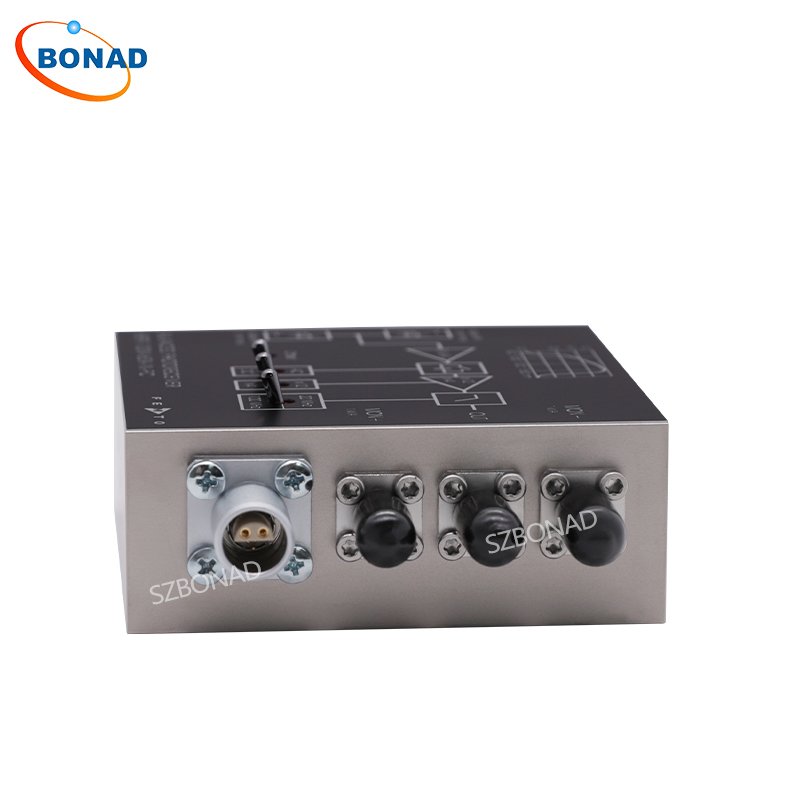

HBPR-100M-60K-IN-FST高速平衡光电探测器模块

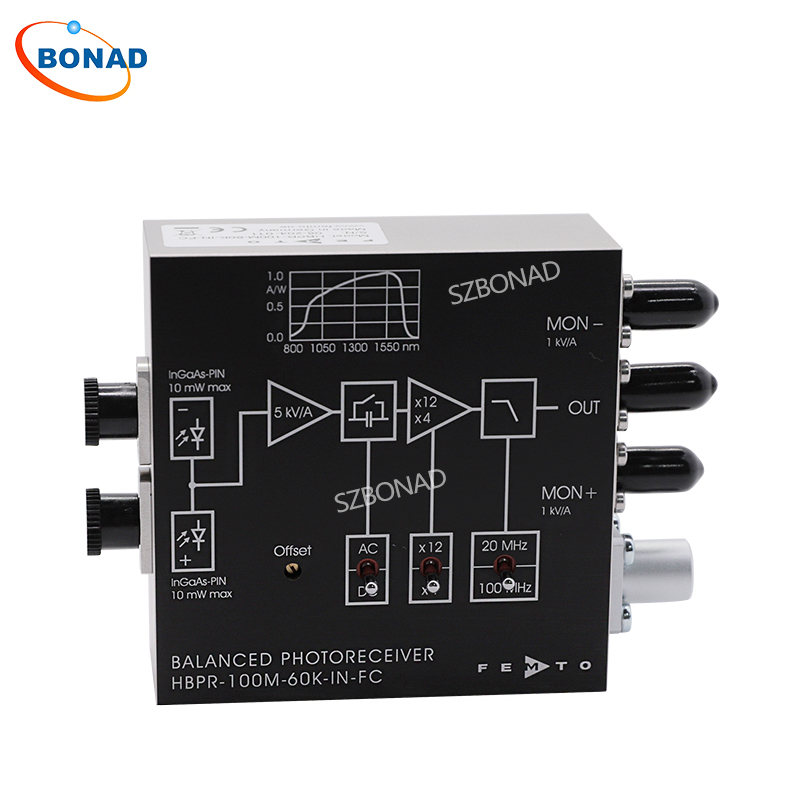

HBPR-100M-60K-IN-FST 光接收器由两个反向并联的光电二极管和一个低噪声跨阻放大器组成。它旨在将两个光信号的微小差异快速转换为等效输出电压。

1.035英寸-40螺纹法兰，安装有内螺纹耦合环(外径30毫米)，适用于自由空间应用，兼容多种光学标准配件。


一、特征

Bandwidth DC to 100 MHz

Common-Mode Rejection Ratio (CMRR) 50 dB typ.

InGaAs-PIN detectors, 0.3 mm active diameter

Spectral range 800 – 1700 nm

Very low NEP, down to 3.7 pW/√Hz

Transimpedance gain switchable 20 × 103 V/A, 60 × 10^3 V/A

High dynamic input range up to 2 × 10 mW balanced optical power

Fast monitor outputs with 10 MHz bandwidth and 1 × 103 V/A gain

Switchable low pass filter for minimizing wideband noise

Free-space input 1.035"-40 threaded

UNC 8-32 and M4 tapped holes for mounting on standard posts with metric and imperial thread


二、使用说明

1、为了安全操作，请参阅本文档“绝对*大额定值”、“温度范围”和“电源”部分中规定的损坏阈值。

2、工作环境必须无烟、无尘、无油脂、无油、无冷凝水和其他可能影响操作或性能的污染物。


三、应用注释

“绝对*大额定值”部分中提到的每个光电二极管的损伤阈值为 12 mW，适用于光电二极管的合理均匀照明。即使在光功率明显较低的情况下，光束过度聚焦也可能导致光电二极管损坏。

为了获得*佳性能，建议两个输入端的连续波 (CW) 光强度保持良好平衡。监视器输出可用于连续平衡控制。对于连续波偏移量任意变化的设置，光接收器的交流 (AC) 模式会有所帮助。使用交流 (AC) 模式可将连续波偏移量范围扩大至 275 µW (@ 1550 nm)，无论增益设置如何。


四、带有 1.035 英寸-40 螺纹法兰的自由空间版本

HBPR-100M-60K-SI-FST

Si-PIN Ø 0.8 mm，DC – 100 MHz，320 – 1000 nm，共模抑制比 (CMRR) 50 dB，增益 2.0 × 10^4 / 6.0 × 10^4，V/A 可切换

HBPR-200M-30K-SI-FST

Si-PIN Ø 0.8 mm，DC – 200 MHz，320 – 1000 nm，共模抑制比 (CMRR) 45 dB，增益 1.0 × 10^4 / 3.0 × 10^4，V/A 可切换

HBPR-500M-10K-SI-FST

Si-PIN Ø 0.4 mm，DC – 500 MHz，320 – 1000 nm，共模抑制比 (CMRR) 40 dB，增益 5.0 × 10^3 / 10.0 × 10^3 V/A可切换
