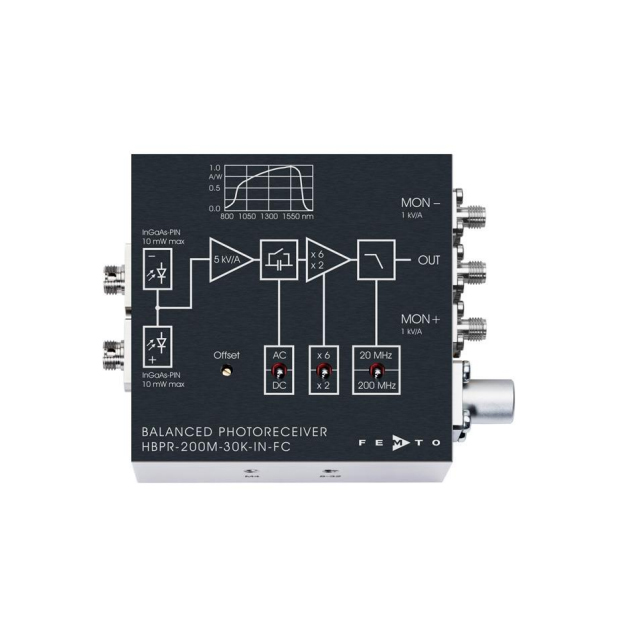

200MHz高速平衡光接收器HBPR-200M-30K-IN-FST

如果可以降低共模强度噪声，就可以检测到较小的信号，例如激光源的情况。使用两个匹配的光电二极管，产生尽可能高的共模抑制比，两个光电二极管都观测同一光源，将一个信号从另一个信号中减去，然后将结果输入低噪声跨阻放大器。例如，可以检测到信号形状快速变化的高重复率激光脉冲，例如量子态层析成像。

这些高速平衡光接收器 (HBPR) 可采用自由空间或光纤耦合格式，具有可切换的增益和带宽、可切换的 AC/DC 耦合以及与常见光学配件的广泛机械兼容性。


一、技术规格

● 共模抑制比 (CMRR)：45 dB(典型值)

● InGaAs-PIN 探测器，有效直径：0.3 mm

● 光谱范围：800 – 1700 nm

● 极低 NEP，低至 4.4 pW/√Hz

● 跨阻增益可切换：10 × 10^3 V/A、30 × 10^3 V/A

● 高动态输入范围，平衡光功率高达 2 × 10 mW

● 快速监控输出，带宽：10 MHz，增益：1 × 10^3 V/A

● 可切换低通滤波器，用于*大限度地降低宽带噪声

● 自由空间输入：1.035"-40 螺纹

● UNC 8-32 和 M4 螺纹孔，用于安装在带有公制和英制螺纹的标准接杆上


二、应用

● 光谱学

● 异差检测

● 光学相干层析成像 (OCT)

● 光延迟测量

● 用于示波器、频谱分析仪、A/D 转换器和射频锁相放大器的差分光学前端


三、使用说明

“绝对*大额定值”部分中提到的每个光电二极管的损伤阈值为 12 mW，适用于光电二极管的合理均匀照明。即使在光功率明显较低的情况下，光束过度聚焦也可能导致光电二极管损坏。

为了获得*佳性能，建议两个输入端的连续波 (CW) 光强度保持良好平衡。监视器输出可用于连续平衡控制。对于连续波偏移量任意变化的设置，光接收器的交流 (AC) 模式会有所帮助。使用交流 (AC) 模式可将连续波偏移量范围扩大至 500 µW (@ 1550 nm)，无论增益设置如何。
