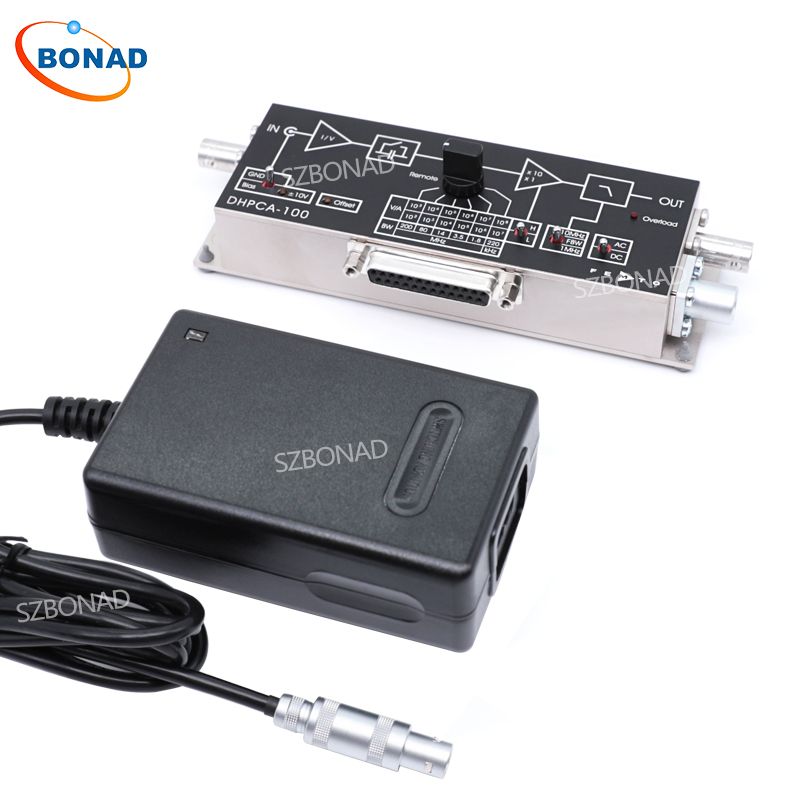

DHPCA-100 FEMTO Amplifier

Femto Messtechnik 开发了可变增益跨阻放大器 DHPCA-100，用于放大快速光电二极管的光电流。它提供 200 MHz的*大带宽，相当于1.8ns 的信号上升时间。增益可在 10 2至 10 8 V/A 范围内调节，从而能够测量亚纳至毫安范围内的电流。提供可调电压源作为外部光电二极管的偏置。集成的偏移控制可用于调整基线或消除光电二极管暗电流。该设备提供诸多附加功能，例如信号滤波器、可切换的交流/直流耦合以及集成数字接口，可通过PC远程控制所有主要功能。紧凑的放大器外壳提供EMI屏蔽，可直接在信号源处使用，避免信号因长距离电缆或干扰设备而衰减。

DHPCA-100 可以放大光电二极管、PMT 或电离探测器等高阻抗源产生的小电流。典型应用包括光谱学、激光物理、粒子探测和一般实验室应用。


主要特征

■适用于高达 200MHz 的直流/交流测量、高达纳秒的时间分辨测量以及高速探测器信号的前置放大

■增益：10^2 至 10^8V/A 可调

■可更改交流/直流耦合，并可调节基线校正的偏移量和高速光电二极管的偏置电压

■增益和带宽之间具有良好的平衡

■当增益设置为 103V/A 时，其 3dB 带宽高达 200MHz

■当增益设置为 108V/A 时，高频截止频率为 200kHz

■可手动操作或远程控制

■外壳采用坚固紧凑的 EMI 屏蔽外壳

■配备可拆卸的 10MHz 和 1MHz 低通滤波器，可消除带宽噪声

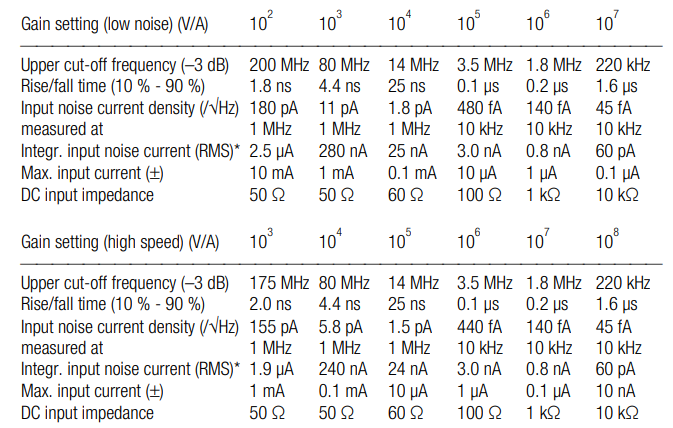

跨阻增益

* 积分输入噪声是在放大器输入处于全带宽(“FBW”)设置下，采用开路但屏蔽的输入方式测量的。测量带宽为特定增益设置下上限截止频率的 3 倍;滤波器斜率为一阶滚降。

峰峰值噪声可根据 RMS 噪声计算如下：

输入参考峰峰值噪声：IPP = IRMS x 6

峰峰值输出噪声：UPP = IPP x 增益

本表中给出的上限截止频率和等效输入噪声电流仅为典型值，实际值取决于源电容。为了获得*佳的带宽和噪声性能，请在输入端使用短电缆，以尽可能降低源电容。有关上限截止频率与源电容之间关系的说明，请参见下一页的图表。


FEMTO 电流放大器是可变增益和固定增益放大器，跨阻增益高达 10 的 13 次方，噪声水平低至 0.18 飞安 (WOW)。带宽选择范围从直流到 200 兆赫。需要注意的是，随着带宽的增加，噪声也会增加。对于低阻抗设备(小于 10Kohms)，FEMTO 拥有一系列电压放大器，同样以低噪声为主要特点。这些放大器包括 DLPVA 低频系列、DHPVA 宽带系列和 HSA 高速 GHz 系列。

FEMTO 将许多此类放大器与高性能光电二极管集成，形成一系列带宽从 DC 到 2GHz 的光接收器。平衡光接收器配备两条放大器路径，用于检测差分信号。
