FEMTO可变增益电流放大器用于电流测量电流电压转换器DDPCA-300

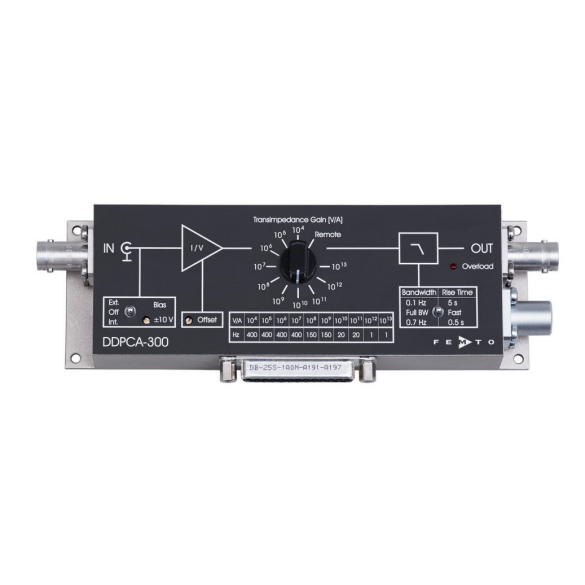

The variable gain sub femto ampere amplifier DDPCA-300 is the latest addition to FEMTO's broad range of low noise transimpedance amplifiers. Its exceptional design achieves input noise values down to 0.2 fA/√Hz and 0.4 fA peak-to-peak.

The gain can be set over a very wide range from 104 up to 1013 V/A either manually or by a remote interface. Thus, the amplifier covers a large dynamic range of more than 240 dB for the measurement of currents from sub femto amps up to milli amps by simply switching the gain range. The compact housing is optimized for use close to the signal source avoiding signal perturbations or noise pick-up due to long cables. Various filters are integrated to adapt the amplifier bandwidth to varying signal conditions. Thus, the signal to noise ratio and measurement speed can be optimized by selecting the proper filter setting for a specific application. And even in the highest gain settings the measurement speed is sufficient to measure femto amp currents in real-time without the need for external averaging or long test periods.


可变增益亚飞安放大器 DDPCA-300 是 FEMTO 众多低噪声跨阻放大器系列的*新成员。其卓越的设计使输入噪声值低至 0.2 fA/√Hz 和 0.4 fA 峰峰值。

增益可在 104 至 1013 V/A 的宽范围内手动或通过远程接口进行设置。因此，只需切换增益范围，该放大器即可覆盖超过 240 dB 的动态范围，用于测量从亚飞安到毫安的电流。紧凑的外壳经过优化，可在靠近信号源的地方使用，避免了长电缆引起的信号扰动或噪声拾取。放大器集成了各种滤波器，可根据不同的信号条件调整带宽。因此，可以通过为特定应用选择合适的滤波器设置来优化信噪比和测量速度。即使在*高增益设置下，测量速度也足以实时测量飞安电流，而无需外部平均或长时间测试。


▪0.4fA 峰值噪声

▪可变增益从104-1013 V/A

▪从sub-fA 到mA 测量240 dB 的动态范围

▪DUT偏置可调节输入电压

▪外壳尽量接近信息源

▪人工或者远程控制


应用程序：

▪照片和电离测试器

▪I/V特性的MOS和JEET结构

▪超弱电流DC测量

▪量子和生物技术试验

▪光谱学

▪高电阻测量

▪容易使用的FEMTO放大器附件数字电压表和A/D转换器


*上表所述的带宽值、上升时间和集成输入噪声通过低通滤波器调至全带宽来实现的。低锋值噪声可以通过低通滤波器调至0.7Hz或者0.1Hz 来实现。*小峰值噪声在0.4fA时可以通过增益调至1012和1013V/A ,低通滤波器调至0.1Hz来实现。

偏移量可通过微调筒调节。超负荷报警值通过LED和数字控制输出。免受±2 kV/瞬变电压的输入。输出短路受到保护。电源通过3-pin Lemo 插座接入。设备会提供吻合的连接头。PS-15可用于配备电源。对于更详细的信息请参考数据表或者联系我们。
