LIA-BV-150-H单板模块化经济型锁相放大器

LIA-BV-150-H单板模块化经济型锁相放大器

详细信息

	品牌：FEMTO		型号：LIA-BV-150-H		加工定制：否
	测量范围：50 Hz ... 120 kHz		测量精度：见详情

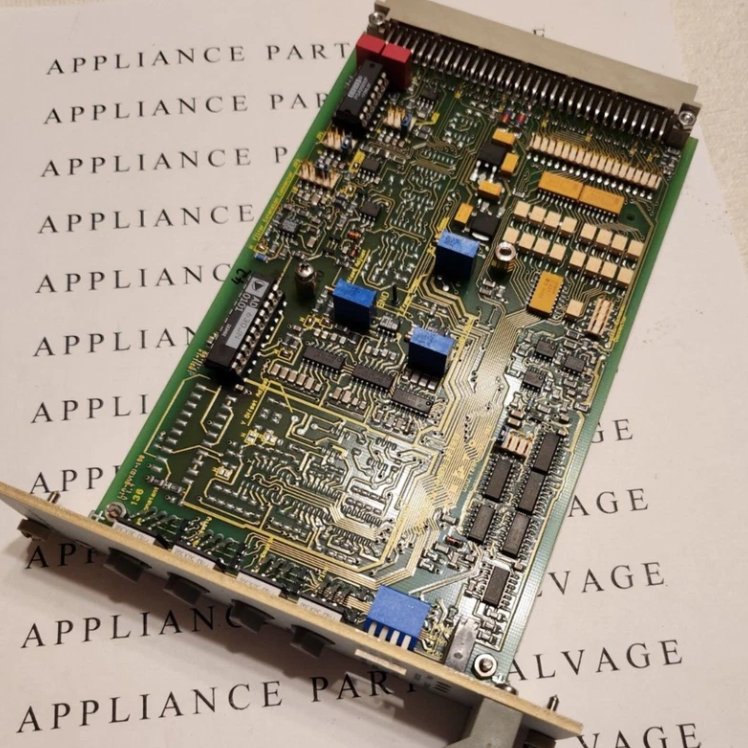

LIA-BV(D)-150系列是一款易于使用的锁定放大器板。灵敏度、时间常数和相移可以通过前面板开关或通过 PC 的数字接口远程设置。还可以通过板载跳线添加信号滤波器。

如果将PC卡直接放置在计算机机箱内，它将受到电磁场的影响，从而难以高灵敏度地测量微弱信号。这就是为什么 Femto 提供与 EMI 屏蔽外壳兼容的 19 英寸电路板。通过在 EMI 屏蔽外壳中使用它，您可以确保屏蔽并抑制噪音。

技术参数

Model	LIA-BV-150-L Single phase	LIA-BV-150-H Single phase	LIA-BVD-150-L Dual phase	LIA-BVD-150-H Dual phase
Working Frequency	5 Hz ... 10 kHz	50 Hz ... 120 kHz	5 Hz ... 10 kHz	50 Hz ... 120 kHz
Time Constants	3 ms - 10 s 6 or 12 dB/oct.	300 µs - 1 s 6 or 12 dB/oct.	3 ms - 10 s 6 or 12 dB/oct.	300 µs - 1 s 6 or 12 dB/oct.
Adjustable Signal Filter [6 dB/Okt.]	Highpass 0.2 Hz – 1 kHz Lowpass 100 Hz – 1 MHz	Highpass 2 Hz – 1 kHz Lowpass 100 Hz – 1 MHz	Highpass 0.2 Hz – 1 kHz Lowpass 100 Hz – 1 MHz	Highpass 2 Hz – 1 kHz Lowpass 100 Hz – 1 MHz
Outputs	X = In Phase ±10 V full scale short circuit proof signal monitor output		X = In Phase Y = Quadrature R = Magnitude ±10 V full scale short circuit proof signal monitor output
Sensitivity (Full Scale)	Voltage: 3 µV – 1 V in 1-3-10 steps Current: 30 pA – 10 µA in 1-3-10 steps
Voltage Input	True-differential instrumentation amplifier, noise 12 nV/√Hz
Current Input	Transimpedance amplifier, gain 100 kV/A, noise 0,4 pA/√Hz
Reference Input	±100 mV to ±5 V, switchable to TTL
Phase	Adjustable 0° - 360°; resolution: 8-bit @ f ≤ 60 kHz, 7-bit @ f > 60 kHz, temperature drift <0,01°/K
Max. Dyn. reserve	80 dB
Control Interface	16 Opto coupler protected digital inputs, TTL/CMOS compatible 8 bit phase, 4 bit time constant, 4 bit sensitivity
Power Requirements	±15 V, +120 mA / -60 mA
Dimensions	160 x 100 x 20 mm (L x W x H), weight 100 g (0.22 lbs)

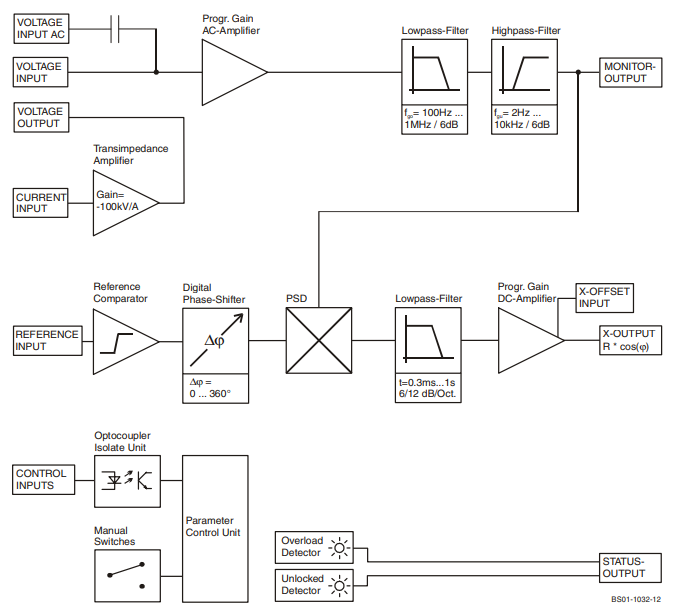

原理图

使用方法

LIA-BV-150-H 需要 ± 15 V 的直流电源电压，连接到放大器背面的 3 针 LEMO 插座。建议使用 PS-15 FEMTO 电源，因为它专为实现锁相放大器的*佳性能而设计。

正负电源电压应同时接通。为了避免噪声拾取，应使用同轴电缆将信号源或前置放大器连接到锁定信号输入。输入的出厂设置为交流耦合电压输入配置。

外部参考信号需要连接到 BNC 接口“参考输入”。请使用同轴电缆连接参考信号，并确保信号电压和频率范围正确。如果您订购了带有可选 SOM-1 参考振荡器的锁相放大器，则参考信号由内部生成，并可通过标有“参考输入”的 BNC 接口拾取，供您的设备外部使用。

*后，信号输出应使用同轴电缆连接到电压表、模拟/数字转换器、示波器或类似设备。
