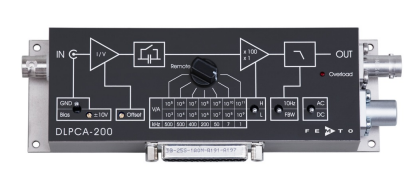

• DLPCA-200高增益低噪声电流放大器总代理商

    详细信息

     品牌:FEMTO  型号:DLPCA-200  加工定制:否
     测量范围:见详情  测量精度:见详情

    DLPCA-200 可变增益跨阻放大器功能丰富,适用于需要将小电流转换为可用电压的广泛应用。它非常适合直流测量、低至 μ s 区域的时间分辨测量以及作为光电二极管或锁定系统的前置放大器。

    DLPCA-200 使用说明

    FEMTO DLPCA-200 非常坚固耐用,因为 FEMTO 集成了输入保护电路。它可以抵御高达 +/- 3 kV 的 200 pF 电源的瞬态高压(这大约相当于带静电的人接触放大器输入端时的预期电压)。静电保护电压为 -16 V 和 +12 V。

    您可以根据需要轻松插拔线缆。FEMTO 的放大器几乎从未因静电损坏,因为它们集成了输入保护功能。

    如果你在附近使用高压电源,则应小心,因为根据电源的电容,当你的设备发生意外短路时,大量电荷可能会流入放大器,从而烧毁输入级。

    如果您使用非常长的电缆(相当于高电容),其充电电压可能超过上述数字,请采取预防措施,并在放大器损坏之前对电缆进行适当的放电。

    将 50 欧姆终端电阻连接到输入端时,过载会开启,这是跨阻放大器 (TIA) 的本质决定的。与电压放大器不同,TIA 理想情况下希望检测到非常高阻抗的源。如果源变为低阻抗,TIA 将显示额外的电压增益,并且放大器输入端的任何失调都会导致放大器饱和。这不会损坏 TIA,但过载会开启,表明放大器工作不正常(因为源阻抗太低)。同时,由于放大器已饱和,您会在输出端测量到恒定的 + 或 - 10 V 电压。取下 50 欧姆终端电阻后,TIA 将在几毫秒内恢复正常工作。


    DLPCA-200技术参数

    Performance Range Low Noise High Speed
    Transimpedance [V/A] 10^3 10^4 10^5 10^6 10^7 10^8 10^9 10^5 10^6 10^7 10^8 10^9 10^10 10^11
    Bandwidth [- 3 dB] [kHz] 500 500 400 200 50 7 1.1 500 500 400 200 50 7 1.1
    Rise Time(10%-90%) 700ns 700ns 900ns 1.8μs 7μs 50μs 300μs 700ns 700ns 900ns 1.8μs 7μs 50μs 300μs
    Equ. Input Noise [/Hz1/2] 20 pA 2.3 pA 450 fA 130 fA 43 fA 13 pA 4.3 fA 13 fA 1.8fA 440 fA 130 fA 43 fA 13 fA 4.3 fA
    Accuracy Performance Gain +1 %, Flatness 0.1 dB
    Lowpass Filter Switchable to 10 Hz
    Output Performance +10 V >1MΩ load
    BIAS Voltage Adjustable +10 V, max. 22 mA, Connected to BNC-Shield, switchable to GND
    Power Supply +15 V, +120 mA/-80 mA Typ.
    Control Interface 5 Opto-Isolated Digital Inputs, TTL/CMOS compatible, Analog Offset Control Voltage Input
    Case 170 x 60 x 45 mm (L x W x H), Weight 320 g (0.74 lbs)

    带宽和上升/下降时间与高达 1 nF 的探测器电容无关。可通过微调电位器或外部控制电压调节偏移。LED 过载指示。输入端具有 +3 kV 瞬变保护。输出端具有短路保护。电源通过 3 针 LEMO 插座供电。设备随附配套连接器。可选配 PS-15 电源。更多信息,请联系我们。
