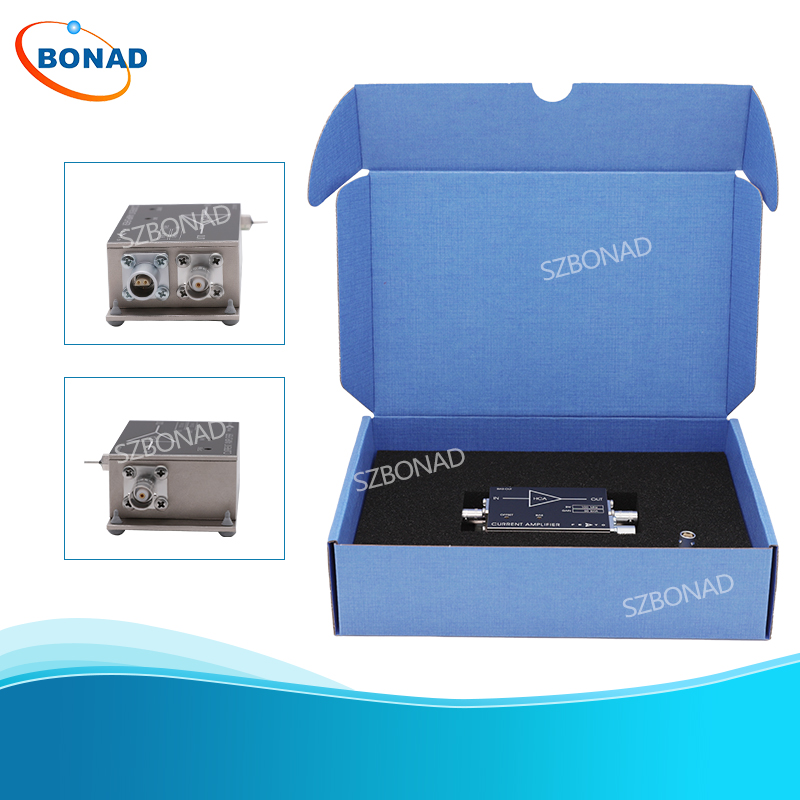

全新HCA-100M-50K-C跨阻放大器德国总代理FEMTO

全新HCA-100M-50K-C跨阻放大器德国总代理FEMTO

详细信息

	品牌：FEMTO		型号：HCA-100M-50K-C		加工定制：否
	测量范围：5×10^4V / A		测量精度：± 1 %

HCA-100M-50K-C是一款高速跨阻/电流放大器，其带宽高达100 MHz，跨阻(增益)为5×10^4 V/A，适用于高达20 pF的高源电容，且低等效输入噪声电流仅为3.8 pA/√Hz。该放大器通过两个微调电位器提供精确的偏移和偏置控制，偏置输出电压可在-12至+12 V范围内调节，适用于光电二极管和光电倍增管放大器、光谱学、电荷放大器、电离探测器以及锁定和A/D转换器的前置放大等领域。

一、规格参数

规格参数	Test Conditions	Vs = ± 15 V, Ta = 25°C
增益	Transimpedance	5 x 10^4 V/A (@ 50 Ω load)
	Gain Accuracy	± 2 %
响应频率	Lower Cut-Off Frequency	DC
	Upper Cut-Off Frequency (- 3 dB)	100 MHz (± 10 %, @ Csource 2 to 10 pF ) 80 MHz (± 10 %, @ Csource 11 to 20 pF)
	Max. Source Capacitance	20 pF (incl. cable, e.g. typical coax cable 1 pF/cm)
	Rise / Fall Time (10 % - 90 %)	3.4 ns (@ Csource 2 to 10 pF) 4.0 ns (@ Csource 11 to 20 pF)
	Gain Flatness	± 0.3 dB
输入	Equ. Input Noise Current	3.8 pA/√Hz (@ 10 MHz)
	Equ. Input Noise Voltage	0.9 nV/√Hz (@ 10 MHz)
	Equ. Integrated Noise	0.6 µA peak-peak
	Input Bias Current	12 µA typ.
	Input Bias Current Drift	3 nA / °C
	Offset Current Compensation	± 40 µA adjustable by offset trimpot
	Input Current Range	± 30 µA (for linear amplification)
	Input Offset Voltage	< 1 mV
	DC Input Impedance	56 Ω (virtual) // 5 pF
输出	Output Voltage Range	± 1.5 V (@ 50 Ω load) for linear operation and low harmonic distortion
	Max. Output Voltage Range	± 1.7 V (@ 50 Ω load)
	Output Impedance	50 Ω (terminate with 50 Ω load for best performance)
偏置输出	Bias Output Voltage Range	± 12 V, adjustable by bias trimpot
	Bias Output Impedance	10 kΩ // 1 µF
电源	Supply Voltage	± 15 V
	Supply Current	± 50 mA typ. (depends on operating conditions, recommended power supply capability minimum ± 150 mA)

二、HCA系列型号

型号	-3 dB带宽 (DC)	噪声电流	跨阻 (增益n)	上升/下降时间	*大源电容
HCA-1M-1M	1 MHz	270 fA/√Hz	1 x 10^6 V/A	350 ns	50 pF
HCA-1M-1M-C	1 MHz	3.5 pA/√Hz	1 x 10^6 V/A	350 ns	2 nF
HCA-2M-1M	2 MHz	340 fA/√Hz	1 x 10^6 V/A	180 ns	25 pF
HCA-2M-1M-C	2 MHz	3.5 pA/√Hz	1 x 10^6 V/A	180 ns	1 nF
HCA-4M-500K	4 MHz	490 fA/√Hz	5 x 10^5 V/A	90 ns	15 pF
HCA-4M-500K-C	4 MHz	3.5 pA/√Hz	5 x 10^5 V/A	90 ns	500 pF
HCA-10M-100K	10 MHz	1.1 pA/√Hz	1 x 10^5 V/A	35 ns	15 pF
HCA-10M-100K-C	10 MHz	3.5 pA/√Hz	1 x 10^5 V/A	35 ns	150 pF
HCA-20M-100K-C	20 MHz	3.5 pA/√Hz	1 x 10^5 V/A	18 ns	50 pF
HCA-40M-100K-C	40 MHz	3.7 pA/√Hz	1 x 10^5 V/A	10 ns	30 pF
HCA-100M-50K-C	100 MHz	3.8 pA/√Hz	5 x 10^4 V/A	3.5 ns	20 pF*
HCA-200M-20K-C	200 MHz	4.9 pA/√Hz	2 x 10^4 V/A	1.9 ns	8 pF*
HCA-400M-5K-C	400 MHz	21 pA/√Hz	5 x 10^3 V/A	1 ns	10 pF*
