微米级高增益低噪声微弱电流信号放大器HCA-200M-20K-C

微米级高增益低噪声微弱电流信号放大器HCA-200M-20K-C

详细信息

	品牌：FEMTO		型号：HCA-200M-20K-C		加工定制：否
	测量范围：2 x 10^4 V/A		测量精度：± 1 %

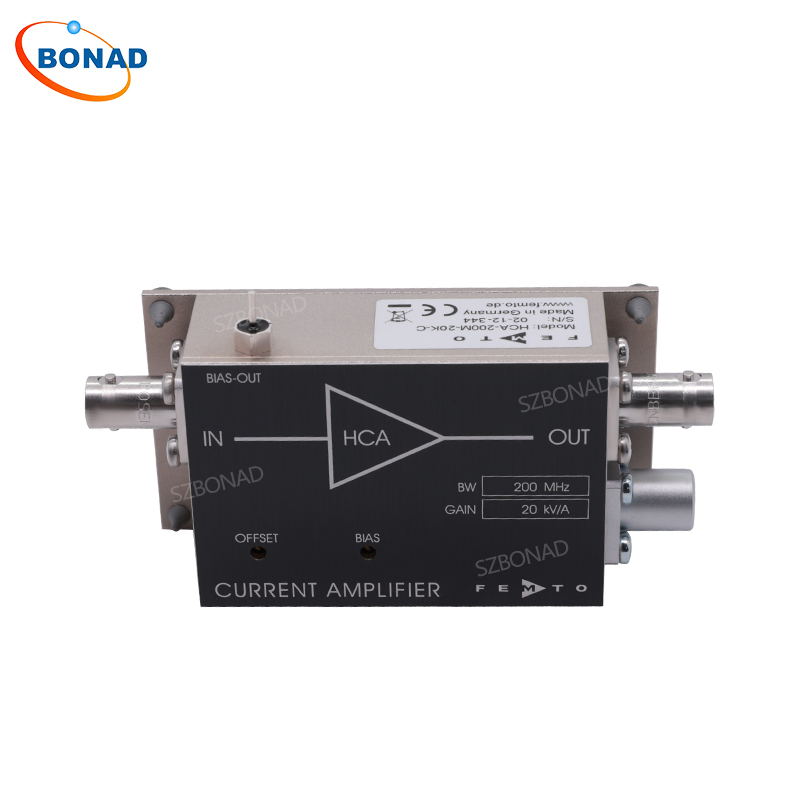

HCA-200M-20K-C是一款微弱电流信号放大器，专为超低噪声和高带宽应用设计。200MHz带宽、2 x 10^4 V/A固定增益、极低的输入噪声(4.9 pA/√Hz)，该放大器采用紧凑的金属屏蔽外壳，具备出色的电磁兼容性，并支持AC/DC耦合模式切换，搭配BNC接口便于系统集成。

一、HCA-200M-20K-C技术参数

技术参数	测试条件	Vs = ± 15 V, Ta = 25°C
增益	跨阻	2 x 10^4 V/A (@ 50 Ω load)
	增益精度	± 2 %
响应频率	下限截止频率	DC
	上限截止频率 (- 3 dB)	200 MHz (± 10 %, @ Csource 2 to 4 pF) 170 MHz (± 10 %, @ Csource 5 to 8 pF)
	*大源电容	8 pF (incl. cable, e.g. typical coax cable 1 pF/cm)
	上升/下降时间 (10 % - 90 %)	1.9 ns (@ Csource 2 to 4 pF) 2.2 ns (@ Csource 5 to 8 pF)
	增益平坦度	± 0.3 dB
输入	等效输入噪声电流	4.9 pA/√Hz (@ 10 MHz)
	等效输入噪声电压	0.9 nV/√Hz (@ 10 MHz)
	等效积分噪声	1.0 µA peak-peak
	输入偏置电流	12 µA typ.
	输入偏置电流漂移	3 nA / °C
	失调电流补偿	± 100 µA adjustable by offset trimpot
	输入电流范围	± 60 µA (for linear amplification)
	输入失调电压	< 1 mV
	直流输入阻抗	56 Ω (virtual) // 5 pF
输出	输出电压范围	± 1.2 V (@ 50 Ω load) for linear operation and low harmonic distortion
	*大输出电压范围	± 1.7 V (@ 50 Ω load)
	输出阻抗	50 Ω (terminate with 50 Ω load for best performance)
偏置输出	偏置输出电压范围	± 12 V, adjustable by bias trimpot
	偏置输出阻抗	10 kΩ // 1 µF
电源	电源电压	± 15 V
	电源电流	± 50 mA typ. (depends on operating conditions, recommended power supply capability minimum ± 150 mA)

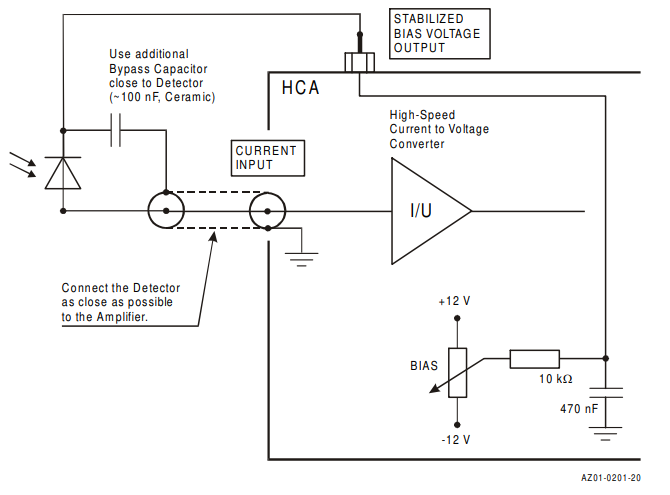

二、HCA-200M-20K-C电路图

三、电流放大器工作原理
电流放大器的工作原理基于电流-电压转换(I-V转换)，输入的微弱电流信号流经高精度反馈电阻(跨阻放大器结构)，通过欧姆定律转换为电压信号;随后通过低噪声运算放大器对电压进行放大。关键设计高阻值低噪声反馈电阻、低偏置电流运放以及屏蔽结构，以*小化信号失真和外部干扰，输出与输入电流成比例的高信噪比电压信号，适用于光电探测、生物传感等微弱电流检测领域。
