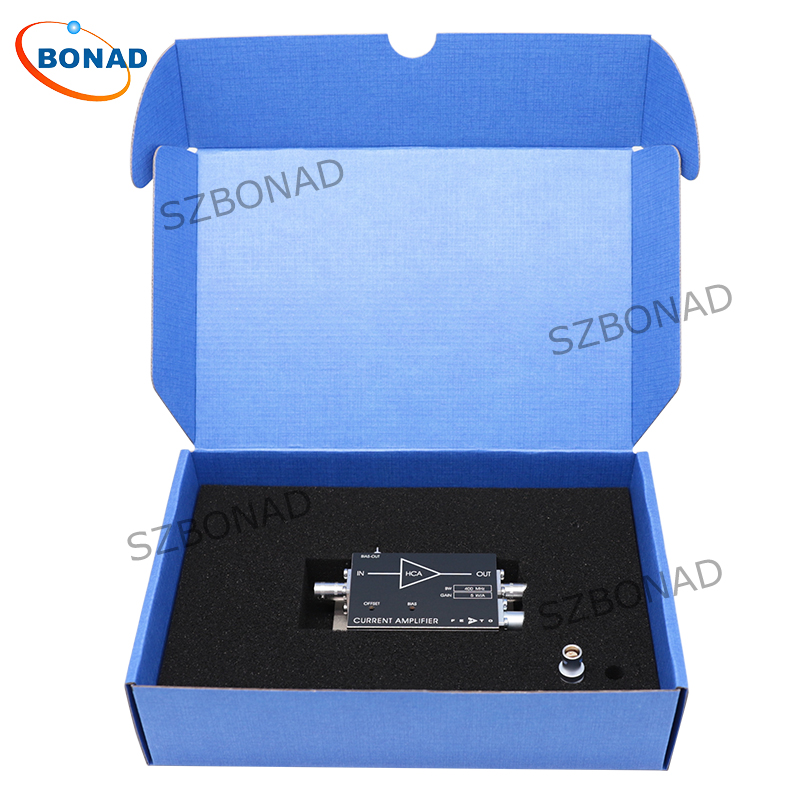

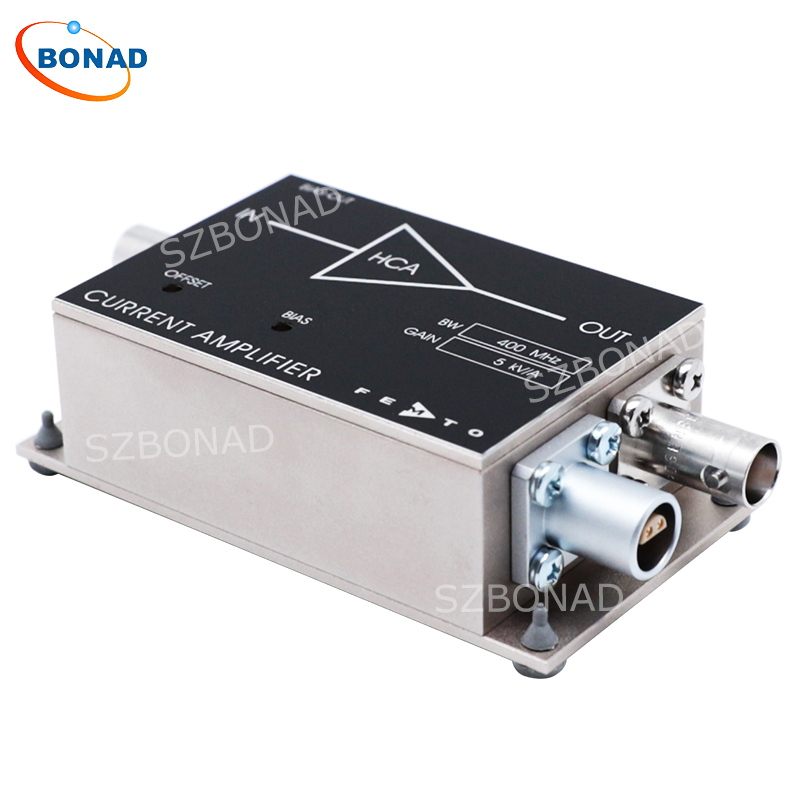

HCA-400M-5K-C实验室微弱电流信号放大器TIA模块

HCA-400M-5K-C实验室微弱电流信号放大器TIA模块

详细信息

	品牌：FEMTO		型号：HCA-400M-5K-C		加工定制：否
	测量范围：5 x 10^3 V/A		测量精度：± 2%

高频电流放大器

高频元件用户经常会遇到一些问题，例如由于放大器设计不良而导致的不必要的振荡、接地屏蔽不良、非线性、增益峰值和带宽降低。FEMTO 高频放大器的设计旨在消除这些问题。FEMTO 高频放大器不受信号源参数和输入线路的影响，性能精准，符合其规格要求。即使源电容*大可达 2 nF(HCA-1M-1M-C 型号)，也不会出现增益峰值、振荡或显著的带宽降低。

带宽不受源电容影响

仅仅几皮法拉的源电容就可能显著降低高频电流放大器的带宽。然而，FEMTO 电流放大器没有这一限制，并且不受各种源电容的影响。无需频率补偿或特殊调整，带宽和增益在每个型号*指定的*大源电容范围内保持恒定。

“C”型号

标有“C”的放大器型号经过优化，可处理高达纳法拉的超大源电容。它们非常适合使用大面积探测器测量低至纳秒级的快速信号。对于电容超过 2 nF 的探测器，

可调失调电压和偏置电压

为了实现高度灵活性，FEMTO 的 HCA 电流放大器通过两个微调电位器提供精确的失调电压和偏置电压控制。宽范围的可调输入失调电流补偿即使在具有较大直流分量的信号中也能保持完整的动态范围。使用多圈偏置微调电位器，偏置输出电压可在 -12 至 +12 伏之间精确调节。

Model	3-dB Bandwidtd (DC)	Noise Current {/√Hz]	Transimpedance (Gain) [V/A]	Rise/Fall Time	Max. Detector Capacitance
HCA-1M-1M	1 MHz	270 fA	1x10^6	350 ns	50 pF
HCA-1M-1M-C	1 MHz	3.5 pA	1 x 10^6	350 ns	2 nF
HCA-2M-1M	2 MHz	340 fA	1 x 10^6	180 ns	25 pF
HCA-2M-1M-C	2 MHz	3.5 pA	1 x 10^6	180 ns	1 nF
HCA-4M-500K	4 MHz	490 fA	5 x 10^5	90 ns	15 pF
HCA-4M-500K-C	4 MHz	3.5 pA	5 x 10^5	90 ns	500 pF
HCA-10M-100K	10 MHz	1.1 pA	1 x 10^5	35 ns	15 pF
HCA-10M-100K-C	10 MHz	3.5 pA	1 x 10^5	35 ns	150 pF
HCA-20M-100K-C	20 MHz	3.5 pA	1 x 10^5	18 ns	50 pF
HCA-40M-100K-C	40 MHz	3.7 pA	1 x 10^5	10 ns	30 pF
HCA-100M-50K-C	100 MHz	3.8 pA	5 x 10^4	3.5 ns	20 pF
HCA-200M-20K-C	200 MHz	4.9 pA	2 x 10^4	1.9 ns	8 pF
HCA-400M-5K-C	400 MHz	21 pA	5 x 10^3	1.0 ns	10 pF*

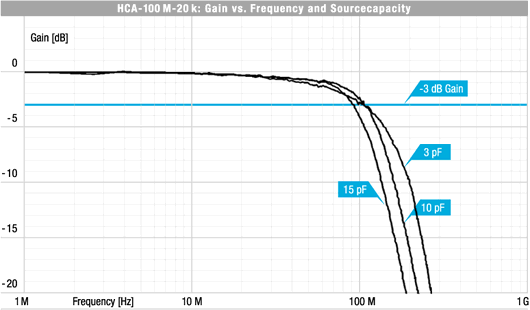

典型性能
