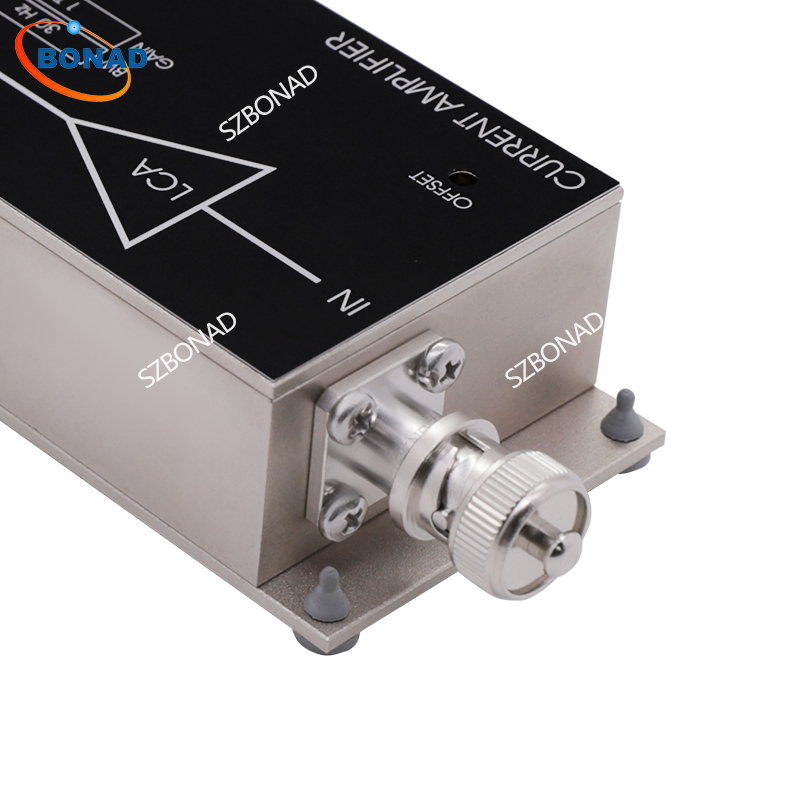

LCA-30-200G超低噪声高增益PA级微弱电流信号放大器

LCA-30-200G超低噪声高增益PA级微弱电流信号放大器

详细信息

	品牌：FEMTO		型号：LCA-30-200G		加工定制：是
	测量范围：2 x 10^11 V/A		测量精度：± 1 %

电流放大器放大光电二极管等检测器输出的小电流，并将其转换为可用示波器或类似设备测量的电压信号。也被称为跨阻放大器。

LCA-30-200G是一款低噪声跨阻放大器，具有极低的输入噪声(0.5 fA/√Hz)和30 Hz带宽，增益高达2×10^11 V/A。12 ms上升/下降时间以及±50 pA的*大输入电流范围，使其在光电探测、光谱学、扫描隧道显微镜(STM)等领域表现出色。

一、规格参数

技术规格	测试条件	Vs = ± 15 V, Ta = 25°C Warm-up 20 minutes (min. 10 minutes recommended)
增益	跨阻	2 x 10^11 V/A (>10 kΩ Load)
	精度	± 1%
响应频率	下限频率	DC
	上限频率	30 Hz (- 3 dB)
	上升下降时间	12 ms (10% - 90%)
	增益平坦度	± 0.1 dB
输入	等效输入噪声电流	0.5 fA/√Hz (@ 10 Hz)
	等效输入噪声电压	90 nV/√Hz (@ 10 Hz)
	输入偏置电流	20 fA typ. / 30 fA max.
	输入偏置电流漂移系数	2 / 10 K
	失调电流补偿	± 15 pA, Adjustable by Offset-Trimpot
	*大输入电流	± 50 pA (Linear Amplification)
	输入失调电压	< 0.5 mV
	直流输入阻抗	1 kΩ (Virtual) // 5 pF
输出	输出电压	± 10 V (>10 kΩ Load)
	输出阻抗	50 Ω (Terminate with >10 kΩ for best Performance)
	*大输出电流	± 10 mA (Linear Amplification)
	电源电压	± 15 V
	电源电流	± 15 mA typ.
尺寸	重量	210 gr. (0.5 lbs)
	材质	AlMg4.5Mn, nickel-plated
工作温度	储存温度	-40 ... +100 °C
	工作温度	Temperature 0 ... +60 °C
*大绝对额定值	输入电压	± 10 V
	电源电压	± 22 V

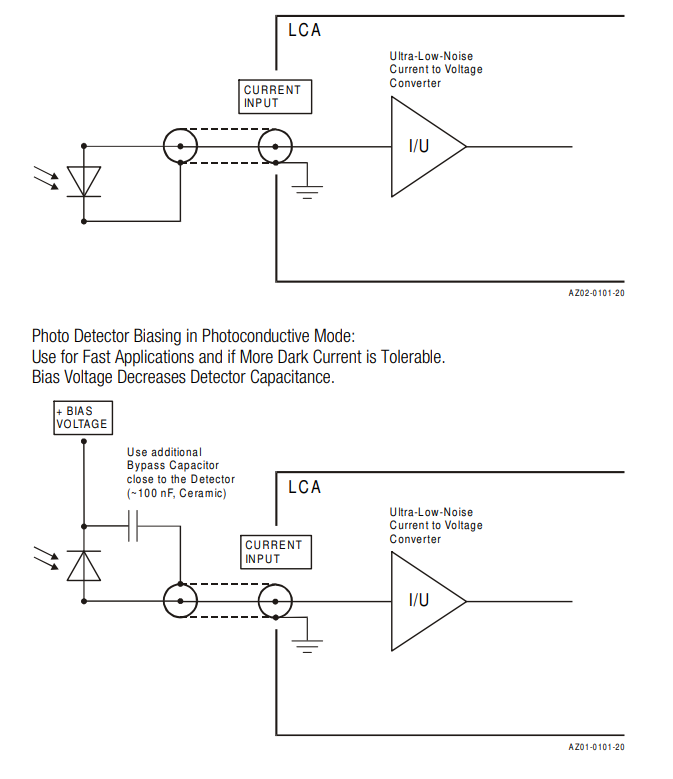

二、电路图

三、LCA系列跨阻放大器

LCA-2-10T

LCA-30-1T

LCA-30-200G

LCA-200-100G

LCA-200-10G

LCA-1K-5G

LCA-2K-2G

LCA-4K-1G

LCA-10K-500M

LCA-20K-200M

LCA-40K-100M

LCA-100K-50M

LCA-200K-20M

LCA-400K-10M

三、典型的放大器输入连接

高阻抗源/电流源

光电二极管

光电倍增管(光电倍增管)

电离检测器

法拉第杯

电容式拾音器

扫描隧道显微镜尖端(STM)

微通道板(MCP)
