LCA-200-100G超低噪声PA级微弱电流信号放大器模块

LCA-200-100G超低噪声PA级微弱电流信号放大器模块

详细信息

	品牌：FEMTO		型号：LCA-200-100G		加工定制：是
	测量范围：1 x 10^11 V/A		测量精度：± 1 %

LCA-200-100G是一款超低噪声电流放大器，具有200Hz带宽和1×10^11 V/A的高跨阻增益。输入噪声电流低至1.5 fA/√Hz，具备2ms的快速上升/下降时间。该放大器采用紧凑设计，可直接在信号源附近使用，避免长电缆引入的噪声干扰，并且其带宽和频率响应不受探测器电容影响(*高支持10nF)。

电流信号放大器是一种阻抗转换放大器(跨阻抗放大器/TIA)，将难以测量的微小电流信号(~nA，~pA，~fA)转换为可测量大小的电压信号，并对其进行放大和优化。

规格参数

规格参数	测试条件	Vs = ± 15 V, Ta = 25°C Warm-up 20 minutes (min. 10 minutes recommended)
增益	跨阻	1 x 10^11 V/A (>10 kΩ Load)
	精度	± 1%
响应频率	下限频率	DC
	上限频率	200 Hz (- 3 dB)
	上升下降时间	2 ms (10% - 90%)
	增益平坦度	± 0.1 dB
输入	等效输入噪声电流	1.5 fA/√Hz (@ 10 Hz)
	等效输入噪声电压	90 nV/√Hz (@ 10 Hz)
	输入偏置电流	20 fA typ. / 30 fA max.
	输入偏置电流漂移系数	2 / 10 K
	失调电流补偿	± 30 pA, Adjustable by Offset-Trimpot
	*大输入电流	± 100 pA (Linear Amplification)
	输入失调电压	< 0.5 mV
	直流输入阻抗	1 kΩ (Virtual) // 5 pF
输出	输出电压	± 10 V (>10 kΩ Load)
	输出阻抗	50 Ω (Terminate with >10 kΩ for best Performance)
	*大输出电流	± 10 mA (Linear Amplification)
	电源电压	± 15 V
	电源电流	± 15 mA typ.

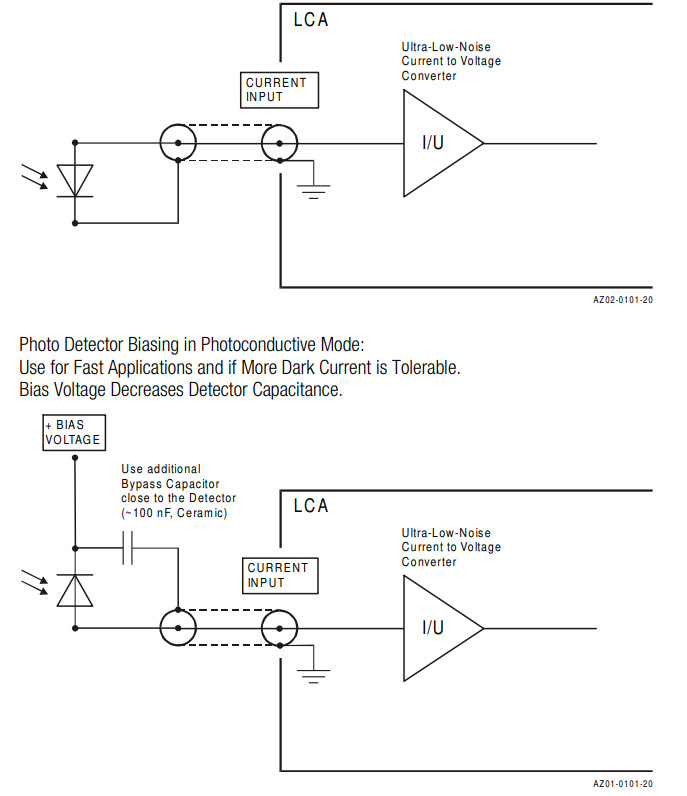

电路图

适用范围

光电二极管和光电倍增管放大器

光谱学

电荷放大器

电离探测器

锁相放大器、A/D转换器等前置放大器

LCA系列电流放大器

LCA-2-10T

LCA-30-1T

LCA-30-200G

LCA-200-100G

LCA-200-10G

LCA-1K-5G

LCA-2K-2G

LCA-4K-1G

LCA-10K-500M

LCA-20K-200M

LCA-40K-100M

LCA-100K-50M

LCA-200K-20M

LCA-400K-10M
