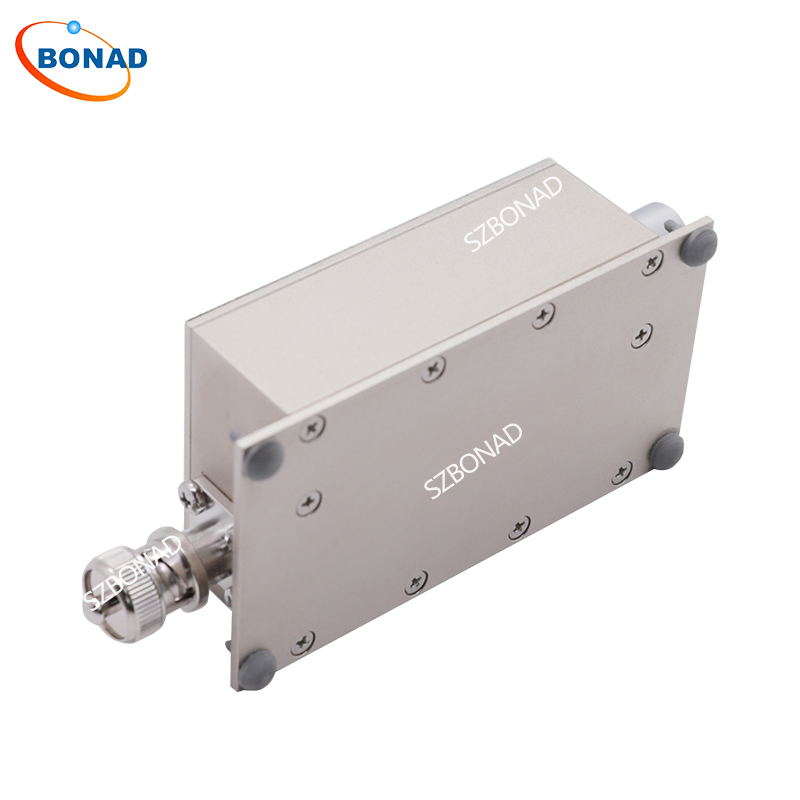

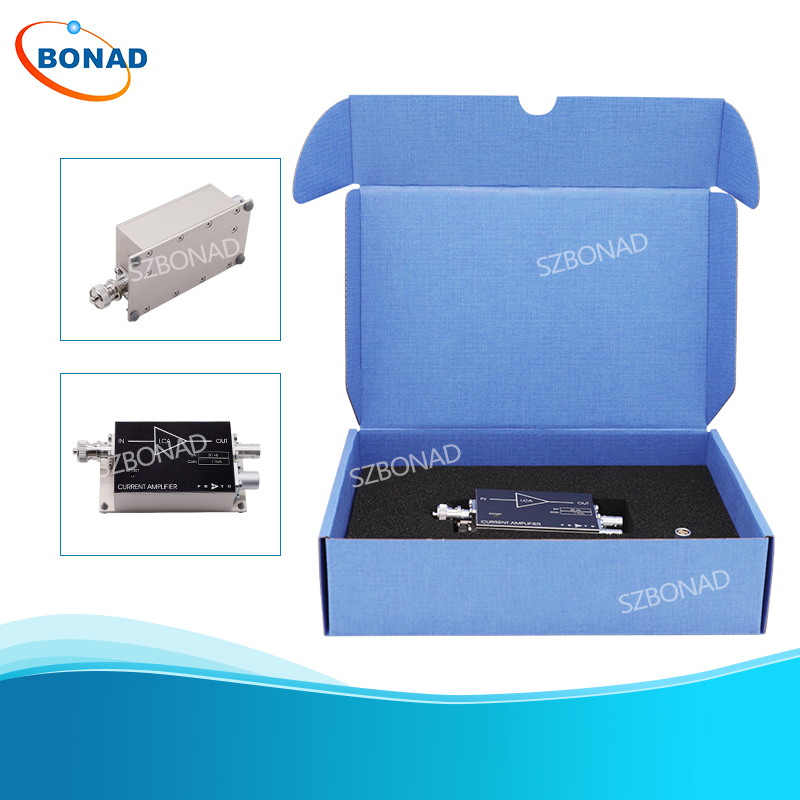

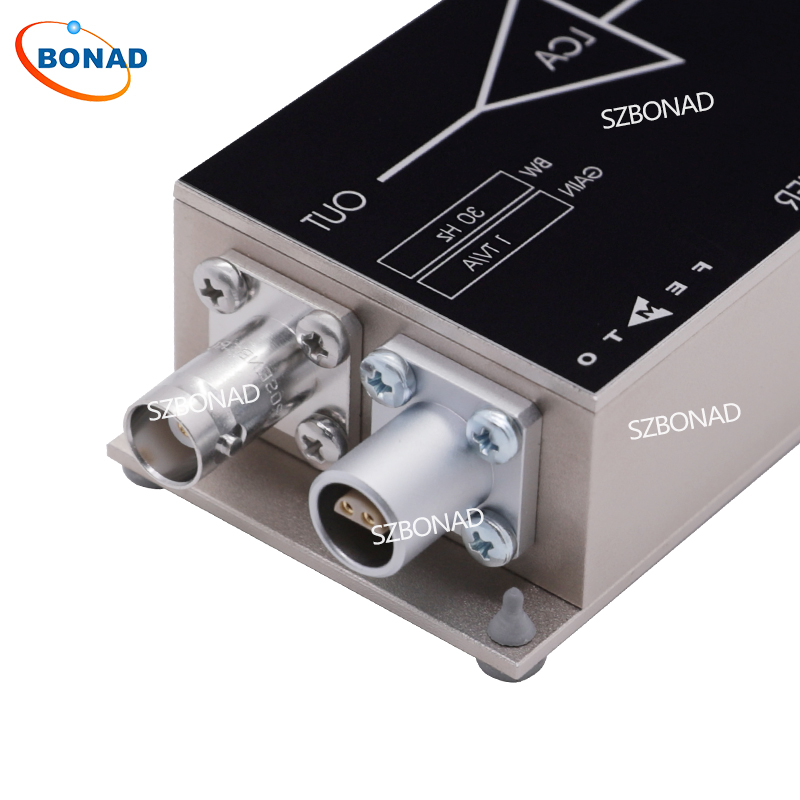

LCA-200-10G超低噪声高增益PA级跨阻放大器模块TIA

LCA-200-10G超低噪声高增益PA级跨阻放大器模块TIA

详细信息

	品牌：FEMTO		型号：LCA-200-10G		加工定制：是
	测量范围：1 x 10^10 V/A		测量精度：± 1 %

LCA-200-10G是一款低噪声电流/跨阻放大器，输入电流噪声低至1.5 fA/√Hz，跨阻增益高达1×10^11 V/A，带宽DC至200 Hz，上升/下降时间为2 ms，且带宽和频率响应不受检测器源电容影响。该放大器采用紧凑设计，可直接在信号源附近安装，减少电缆电容和干扰对信噪比的影响。主要应用于光谱学、光电探测器(如光电倍增管和光电二极管)、扫描隧道显微镜(STM)、电离辐射探测及压电/热释电传感器等领域。

规格参数

规格参数	测试条件	Vs = ± 15 V, Ta = 25°C Warm-up 20 minutes (min. 10 minutes recommended)
增益	跨阻	1 x 10^10 V/A (>10 kΩ Load)
增益	精度	± 1%
响应频率	下限频率	DC
	上限频率	200 Hz (- 3 dB)
	上升/下降时间	2 ms (10% - 90%)
	增益平坦度	± 0.1 dB
输入	等效输入噪声电流	1.5 fA/√Hz (@ 10 Hz)
	等效输入噪声电压	90 nV/√Hz (@ 10 Hz)
	输入偏置电流	20 fA typ. / 30 fA max.
	输入偏置电流漂移系数	2 / 10 K
	失调电流补偿	± 300 pA, Adjustable by Offset-Trimpot
	*大输入电流	± 1 nA (Linear Amplification)
	输入失调电压	< 0.5 mV
	直流输入阻抗	1 kΩ (Virtual) // 5 pF
输出	输出电压	± 10 V (>10 kΩ Load)
	输出阻抗	50 Ω (Terminate with >10 kΩ for best Performance)
	*大输出电流	± 10 mA (Linear Amplification)
电源	电源电压	± 15 V
	电源电流	± 15 mA typ.
	重量	210 gr. (0.5 lbs)
	材料	AlMg4.5Mn, nickel-plated

LCA系列跨阻放大器

Model	-3dB Bandwidtd (DC...)	Noise Current	Transimpedance (Gain)	Rise/Fall Time
LCA-2-10T	2 Hz	0.18 fA/√Hz	10^12 和 10^13 V/A	200 ms
LCA-30-1T	30 Hz	0.5 fA/√Hz	1 x 10^12 V/A	12 ms
LCA-30-200G	30 Hz	0.5 fA/√Hz	2 x 10^11 V/A	12 ms
LCA-200-100G	200 Hz	1.5 fA/√Hz	1 x 10^11 V/A	2 ms
LCA-200-10G	200 Hz	1.5 fA/√Hz	1 x 10^10 V/A	2 ms
LCA-1K-5G	1 kHz	3 fA/√Hz	5 x 10^9 V/A	400 µs
LCA-2K-2G	2 kHz	4.5 fA/√Hz	2 x 10^9 V/A	200 µs
LCA-4K-1G	4 kHz	6.5 fA/√Hz	1 x 10^9 V/A	100 µs
LCA-10K-500M	10 kHz	10 fA/√Hz	5 x 10^8 V/A	40 µs
LCA-20K-200M	20 kHz	14 fA/√Hz	2 x 10^8 V/A	20 µs
LCA-40K-100M	40 kHz	19 fA/√Hz	1 x 10^8 V/A	10 µs
LCA-100K-50M	100 kHz	30 fA/√Hz	5 x 10^7 V/A	4 µs
LCA-200K-20M	200 kHz	40 fA/√Hz	2 x 10^7 V/A	2 µs
LCA-400K-10M	400 kHz	65 fA/√Hz	1 x 10^7 V/A	1 µs

跨阻放大器TIA

跨阻放大器(Transimpedance Amplifier, TIA)是一种将输入电流信号转换为输出电压信号的电子电路，其核心功能是通过跨阻增益(V/A)实现电流到电压的高精度线性转换。它通常基于运算放大器设计，通过负反馈电阻(R_f)设定增益(增益值即R_f)，同时保持极低的输入阻抗，以减少电流源的负载效应并提升信号稳定性。跨阻放大器的关键特性包括低噪声、高增益、宽带宽以及抗干扰能力，尤其适用于处理微弱电流信号。
