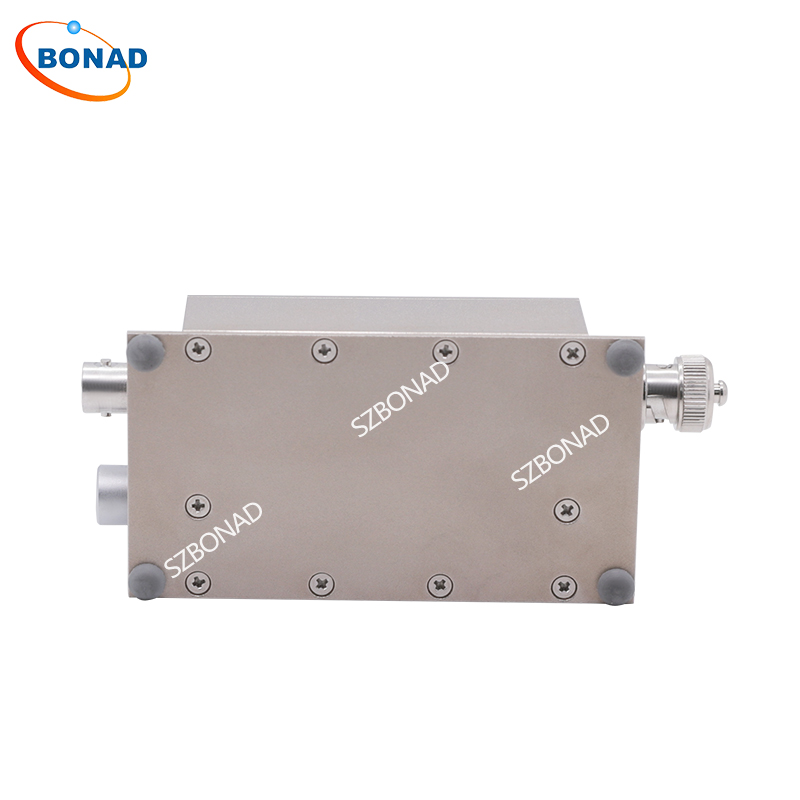

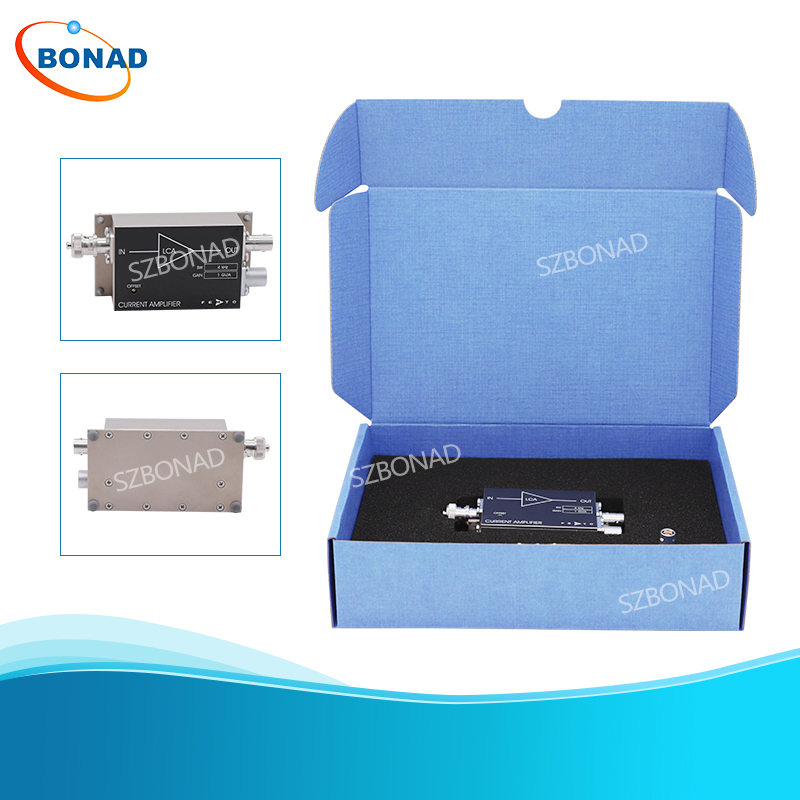

• LCA-4K-1G低噪声固定增益PA级跨阻放大器模块

    详细信息

     品牌:FEMTO  型号:LCA-4K-1G  加工定制:是
     测量范围:1 x 10^9 V/A  测量精度:± 1 %

    LCA-4K-1G低噪声固定增益PA级跨阻放大器模块

    LCA系列跨阻放大器

    LCA-2-10T 、 LCA-30-1T 、 LCA-30-200G 、 LCA-200-100G 、 LCA-200-10G 、 LCA-1K-5G 、 LCA-2K-2G 、 LCA-4K-1G 、 LCA-10K-500M 、 LCA-20K-200M 、 LCA-40K-100M 、 LCA-100K-50M 、 LCA-200K-20M 、 LCA-400K-10M


    规格参数

    规格参数 测试条件 Vs = ± 15 V, Ta = 25°C
    增益 跨阻 1 x 10^9 V/A (>10 kΩ Load)
    精度 ± 1%
    响应频率


    下限频率  DC
    上限频率 4 kHz (- 3 dB)
    上升下降时间 100 µs (10% - 90%)
    增益 Flatness ± 0.1 dB
    输入






    等效输入噪声电流 6.5 fA/√Hz (@ 1 kHz)
    等效输入噪声电压 5 nV/√Hz (@ 1 kHz)
    输入偏置电流 2 pA typ.
    输入偏置电流漂移系数 1.7 / 10 K
    失调电流补偿 ± 3 nA, Adjustable by Offset-Trimpot
    *大输入电流 ± 10 nA (Linear Amplification)
    输入失调电压 < 1 mV
    直流输入阻抗 50 Ω (Virtual) // 5 pF
    输出

    输出电压  ± 10 V (>10 kΩ Load)
    输出阻抗 50 Ω (Terminate with >10 kΩ for best Performance)
    *大输出电流 ± 10 mA (Linear Amplification)


    跨阻放大器原理

    在电子学中,跨阻放大器 (TIA) 是一种电流-电压转换器,几乎完全由一个或多个运算放大器实现。TIA 可用于将盖革-米勒管、光电倍增管、加速度计、光电探测器和其他类型传感器的电流输出放大到可用电压。电流-电压转换器适用于电流响应线性度高于电压响应的传感器。

    光电二极管就是这种情况,在很宽的光输入范围内,电流响应的非线性度通常优于 1%。跨阻放大器为光电二极管提供低阻抗,并将其与运算放大器的输出电压隔离。跨阻放大器*简单的形式只有一个大阻值的反馈电阻 Rf。放大器的增益由该电阻设置,由于放大器处于反相配置,其阻值为 -Rf。跨阻放大器有几种不同的配置,每种配置都适用于特定的应用。它们都有一个共同点,那就是都需要将传感器的低电平电流转换为电压。不同类型的传感器,其增益、带宽以及电流和电压偏移量都会有所不同,因此需要不同配置的跨阻放大器。
