• LCA-20K-200M超低噪声固定增益PA级别跨阻放大器TIA

    详细信息

     品牌:FEMTO  型号:LCA-20K-200M  加工定制:是
     测量范围:2 x 10^8 V/A  测量精度:± 1 %

    概述

    LCA-20K-200M是一款超低噪声跨阻放大器,带宽为20 kHz(-3 dB),等效输入噪声电流低至14 fA/√Hz(@10 kHz),跨阻增益达2×10^8V/A,采用BNC接口输入/输出,电源通过3针LEMO插座接入,支持±15 V供电,典型功耗±40 mA。噪声性能在20 kHz带宽内保持平坦(±0.1 dB增益平坦度),且兼容*高10 nF的源电容,无需调整即可稳定工作。


    规格参数

    规格参数 Test Conditions Vs = ± 15 V, Ta = 25°C
    增益 Transimpedance 2 x 10^8 V/A (>10 kΩ Load)
      Accuracy ± 1%
    响应频率 Lower Cut-Off Frequency DC
      Upper Cut-Off Frequency 20 kHz (- 3 dB)
      Rise- / Fall-Time 20 µs (10% - 90%)
      Gain Flatness ± 0.1 dB
    输入 Equ. Input Noise Current 14 fA/√Hz (@ 10 kHz)
      Equ. Input Noise Voltage 5 nV/√Hz (@ 10 kHz)
      Input Bias Current 2 pA typ.
      Input Bias Current Drift Factor 1.7 / 10 K
      Offset Current Compensation ± 15 nA, Adjustable by Offset-Trimpot
      Max. Input Current ± 50 nA (Linear Amplification)
      Input Offset Voltage  < 1 mV
      DC Input Impedance 50 Ω (Virtual) // 5 pF
    输出 Output Voltage ± 10 V (>10 kΩ Load)
      Output Impedance 50 Ω (Terminate with >10 kΩ for best Performance)
      Max. Output Current ± 10 mA (Linear Amplification)

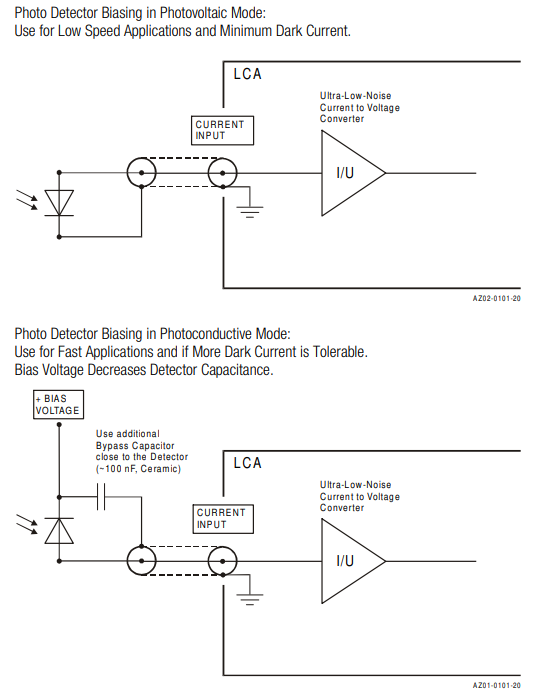

    电路图


    关于我们

    公司生产IP防触电安规防护等级试验指、试验机、灯头量规通止规、插头插座量规、插座保护门、试验指针销、球压测试仪、弹簧冲击器、冷冻负载试验包、土壤水份传感器等等,还代理以色列OPHIR、德国WAZAU、德国GTE、德国FEMTO、英国MUNRO、英国RS、美国REGAN等进口品牌陶瓷砖/地板/道路摩擦系数测试仪、防滑检测仪、激光功率计/能量计、电流/电压/锁相放大器/光电接收器、试验仪器等等产品。


    跨阻放大器

    跨阻放大器 (TIA) 是一种将电流源信号转换为电压的电子电路。转换系数由欧姆定律给出,其中修正系数称为跨阻。该值通常根据外部电阻或无源元件网络选择。

    TIA 通常用于测量信号来自受控电流源的应用中,例如光通信系统、生物传感器以及一些精密测试和测量设备。TIA 电路通常使用运算放大器设计。
