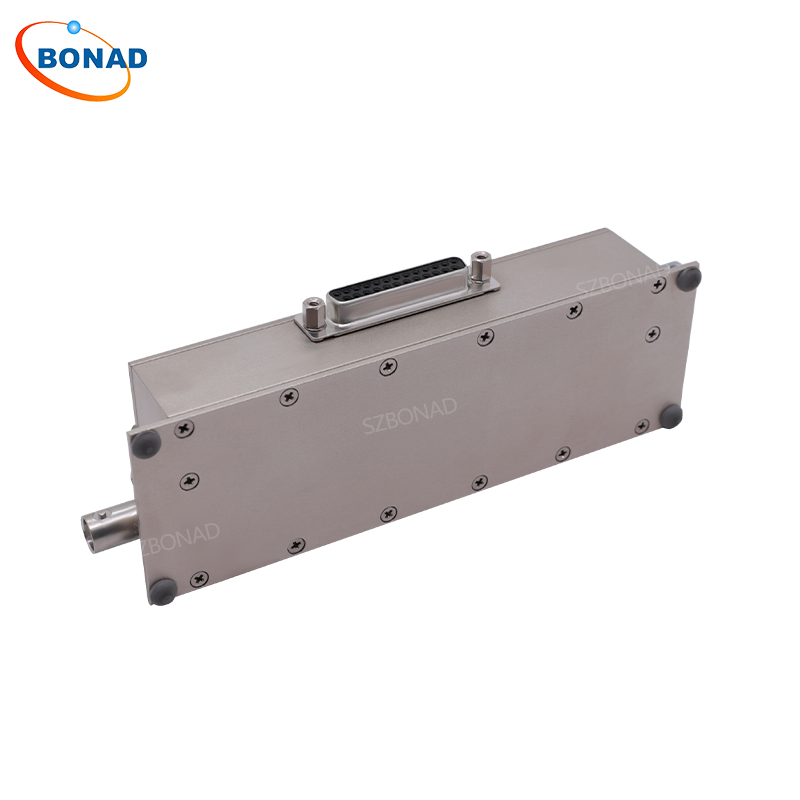

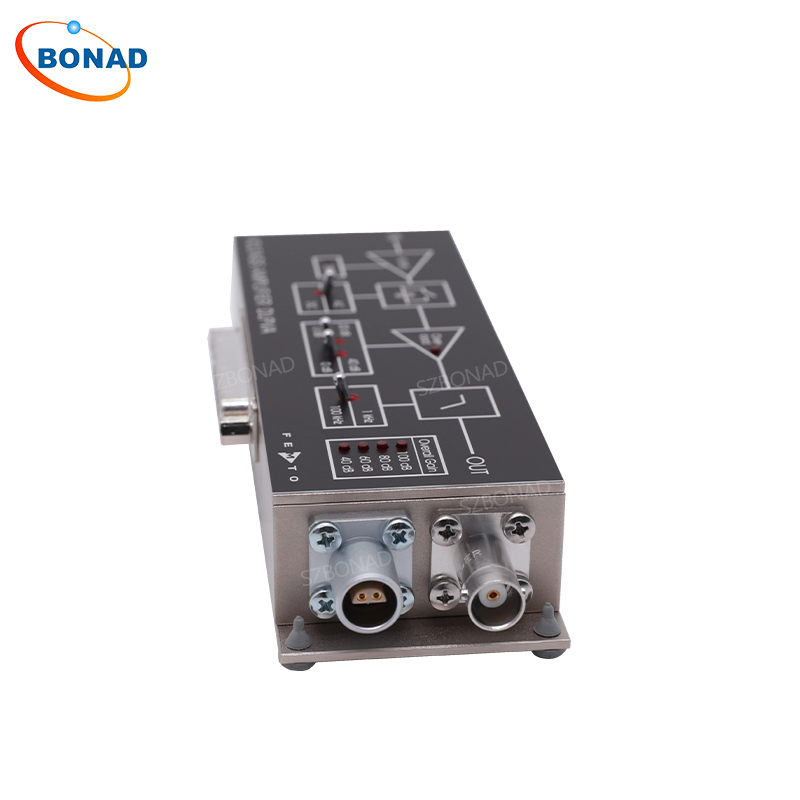

DLPVA-100-BUN-S低频nV级别微电压信号放大器模块

DLPVA-100-BUN-S低频nV级别微电压信号放大器模块

详细信息

	品牌：FEMTO		型号：DLPVA-100-BUN-S		加工定制：否
	测量范围：40/60/80/100dB		测量精度：±1 %

DLPVA-100-BUN-S是一款低频放大器，增益范围可调40/60/80/100 dB，带宽覆盖DC至100 kHz且不随增益衰减，输入噪声密度低至0.4 nV/√Hz，直流电压漂移仅0.5 μV/°C。0.4 nV/√Hz噪声水平使其成为超低噪声实验室放大器、脉冲热电动势分析、斩波热电堆/辐射热计、工业传感器、探测器前置放大器等领域的理想选择。

规格参数

技术规格	测试条件	VS = ±15 V, TA = 25 °C, load impedance = 1 MΩ
增益	增益值	40, 60, 80, 100 dB indicated by four LEDs
	增益精度	±1 %
响应范围	下限频率	1.5 Hz
	上限频率	100 kHz, 12 dB/Oct switchable to 1 kHz, 6 dB/Oct.
	上升/下降时间（10％-90％）	3.5 µs (@ BW = 100 kHz) 350 µs (@ BW = 1 kHz)
输入	输入阻抗	1 kΩ typ.
	等效输入电压噪声	Gain setting	Noise
		100 dB	400 pV/√Hz
		80 dB	420 pV/√Hz
		60 dB	800 pV/√Hz
		40 dB	6 nV/√Hz
	等效输入电流噪声	5,5 pA/√Hz
	1/f噪声角	100 Hz
	输入偏置电流	30 µA
	线性放大的*大输入直流偏移电压	±90 mV
	重要提示：输入必须看到低于 200 Ω 的源阻抗。
输出	输出阻抗	<100 Ω (terminate with > 100 kΩ load for best performance)
	线性放大的输出电压范围	±10 V (@ > 100 kΩ load)
	输出电流（*大）	±20 mA
	输出过载恢复时间	0.5 ms (after 20x overload)
过载 LED	放大器配备一个 LED 指示灯，用于指示过载情况。如果信号路径内的信号电平超出线性工作范围，过载 LED 指示灯将亮起。为了确保放大器正常工作且不产生信号失真，请降低增益设置，直至过载 LED 指示灯熄灭。当放大器在开路输入或高源阻抗（例如外部交流耦合）下运行时，过载 LED 指示灯也可能会亮起。在这种情况下，偏置电流可能会导致相当大的输入电压。为了确保放大器正常工作，请使用小于 100 Ω 的源阻抗或切换到较低的增益设置。
远程数字控制	控制输入电压范围	Low: –0.8 ...+0.8 V High: +1.8 ... +12 V, TTL / CMOS compatible
	控制输入电流	0 mA @ 0 V, 1.5 mA @ +5 V, 4.5 mA @ +12 V
	过载输出	Non active: +5 V, max. 1 mA, active: 0.8 V, max. –10 mA

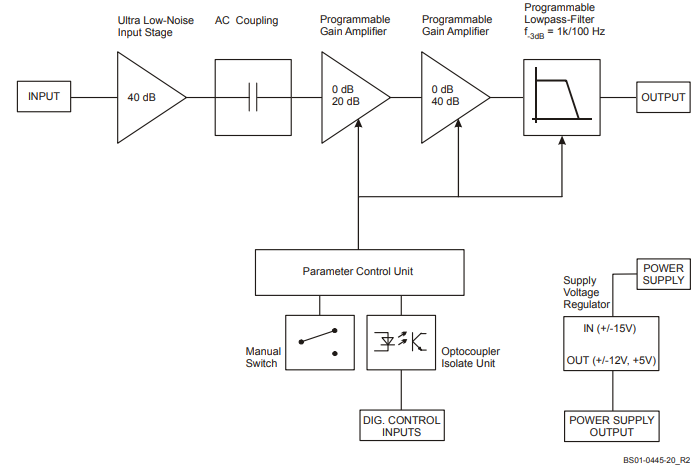

电压放大器原理图

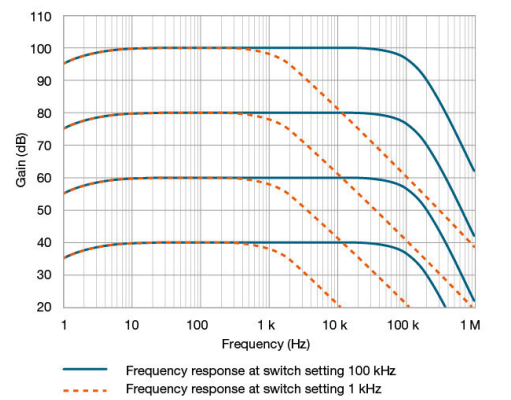

响应频率

常见问题

1、单个放大器可以同时用作功率放大器和电压放大器吗?

可以，有一些特定的放大器。虽然有些放大器在一定程度上可以同时实现这两种功能，但它们通常针对某一特定用途进行优化。电压放大器专注于信号保真度和低噪声放大，而功率放大器则旨在高效处理高功率输出。将两者结合在一个设备中通常会导致性能上的妥协。

2、电压放大器的主要特性是什么?

电压放大器的特点是高电压增益、低输出阻抗和高输入阻抗。这些特性确保放大器能够提升输入信号的电压，而不会对源造成显著的负载或受到负载的影响。

3、功率放大器的主要特性是什么?

功率放大器的特点是输出功率高、效率高，并且能够驱动低阻抗负载。它们旨在以*小的信号失真和散热为负载提供足够的功率。
