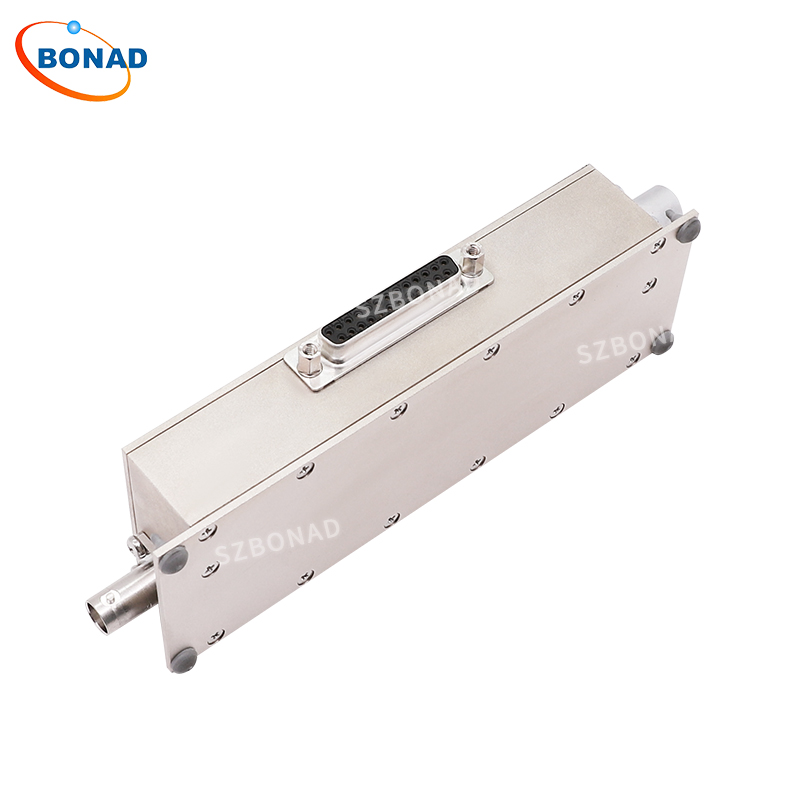

• 德国放大器DLPVA-101-B-S单端输入低频微电压信号放大器

    详细信息

     品牌:FEMTO  型号:DLPVA-101-B-S  加工定制:否
     测量范围:20/40/60/80  测量精度:± 1 %

    FEMTO 的微电压信号放大器可在从 DC 到高达 500 MHz 的宽频率范围内将超低压信号放大至少 20 dB(x10),*高 100 dB(x100,000)。

    ​与示波器、ADC、数字化仪和数据记录器一起使用时,可优化超低压信号的分析、测量、记录和监控信号。


    规格参数

    规格参数 测试条件 VS = ± 15 V, TA = 25 °C, load impedance = 1 MΩ
    增益

    增益 20, 40, 60, 80 dB  indicated by four LEDs
    增益精度 ±0.1 % (between settings) ±1 % (overall)
    增益平坦度 ±0.1 dB
    响应频率


    下截止频率 DC, switchable to 1.5 Hz
    上截止频率 100 kHz, switchable to 1 kHz
    上截止频率滚降 12 dB/oct.
    上升/下降时间 (10% - 90%) 3.5 µs (@ BW = 100 kHz)  350 µs (@ BW = 1 kHz)
    输入













    输入阻抗 1 MΩ
    输入电容 105 pF
    输入电压漂移 0.7 µV/°C
    等效输入电压噪声 Gain setting DLPVA-100-B–S DLPVA-100-B–D
      60, 80 dB   2.4 nV/√Hz 3.6 nV/√Hz
      40 dB 6.4 nV/√Hz 7.3 nV/√Hz
      20 dB 60 nV/√Hz 60 nV/√Hz
    等效输入电流噪声 2 pA/√Hz
    1/f 噪声转角 80 Hz
    输入偏置电流 0.8 µA
    输入偏置电流漂移 6 nA/°C
    输入失调电压 ±4 mV, adjustable by offset trimmer and external  control voltage
    真差分输入,仅限“DLPVA-100-B-D”型号:
    共模电压范围 ±8 V
    CMRR 120 dB (@ 100 Hz)  100 dB (@ 10 kHz)  80 dB (@ 60 kHz)
    输出


    输出阻抗 <100 Ω (terminate with > 10 kΩ load for best  performance)
    线性放大输出电压范围 ±10 V (@ > 10 kΩ load)
    输出电流(*大值) ±20 mA
    输出过载恢复时间 0.5 ms (after 20 x overload)
    过载 LED 放大器配备一个 LED 指示灯,用于指示过载情况。如果信号路径内的信号电平超出线性工作范围,过载 LED 指示灯将亮起。为了确保放大器正常工作且不出现信号失真,请降低增益设置,直至过载 LED 指示灯熄灭。过载 LED 指示灯也可能在以下工作条件下亮起:- 放大器在开路输入或高源电阻(例如外部交流耦合)下工作。在这种情况下,偏置电流可能会导致相当大的输入电压。为了正常工作,请分别对“B-S”型号使用小于 1 kΩ 的源电阻,对“B-D”型号使用小于 10 kΩ 的源电阻,或切换到较低的增益设置。- 使用带有差分输入级的 DLPVA-B-D 放大器时,如果共模输入电压超出共模电压范围,过载 LED 指示灯可能会亮起。当源相对于放大器地线处于浮动状态时,很可能会发生这种情况。为了正常工作,请确保共模电压保持在放大器地线允许的共模电压范围内。在源地和放大器地之间提供电气连接,以确保输入不会漂移到可容忍的共模范围之外。
    远程偏移控制 失调控制电压范围 ±10 V, corresponds to ±4 mV input offset voltage
    失调控制输入阻抗 200 kΩ
    远程数字控制

    控制输入电压范围 Low: –0.8 ...+0.8 V  High: +1.8 ... +12 V, TTL / CMOS compatible
    控制输入电流 0 mA @ 0 V, 1.5 mA @ +5 V, 4.5 mA @ +12 V
    过载输出 Non active: +5 V, max. 1 mA, active: 0.8 V, max. –10 mA
    电源 电源电压 ±15 V (±14.5 V to ±16 V)

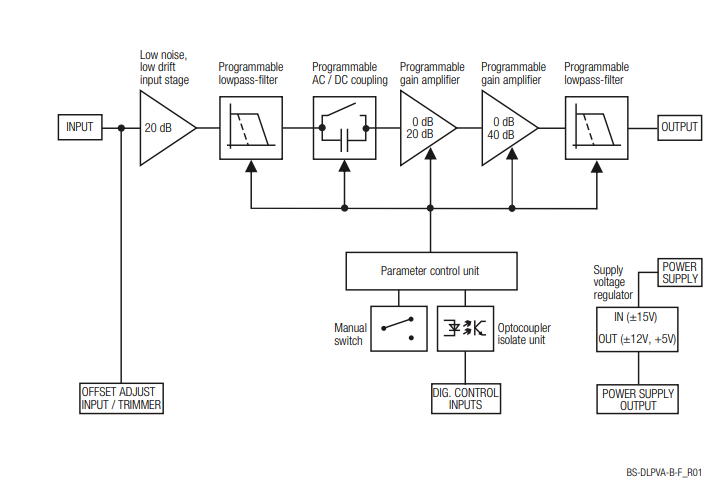

    原理图


    应用领域

    ● 通用低频放大器

    ● 自动测量

    ● 工业传感器

    ● 探测器前置放大器

    ● 综合测量系统

    ● 示波器和瞬态记录前置放大器

    ● 光电倍增管放大器

    ● 时间分辨脉冲和瞬态测量

    ● 激光雷达系统

    ● 质谱

    ● 粒子检测


    使用方法

    DLPVA-101-B 电压放大器是可变增益电压放大器,专为快速放大小电压信号而设计。其操作基本一目了然。如有疑问,请查阅本文档或联系我们。

    为了安全操作,请参阅本文档“绝对*大额定值”、“温度范围”和“电源”部分中规定的损坏阈值。

    工作环境必须无烟、无尘、无油脂、无油、无冷凝水和其他可能影响操作或性能的污染物。
