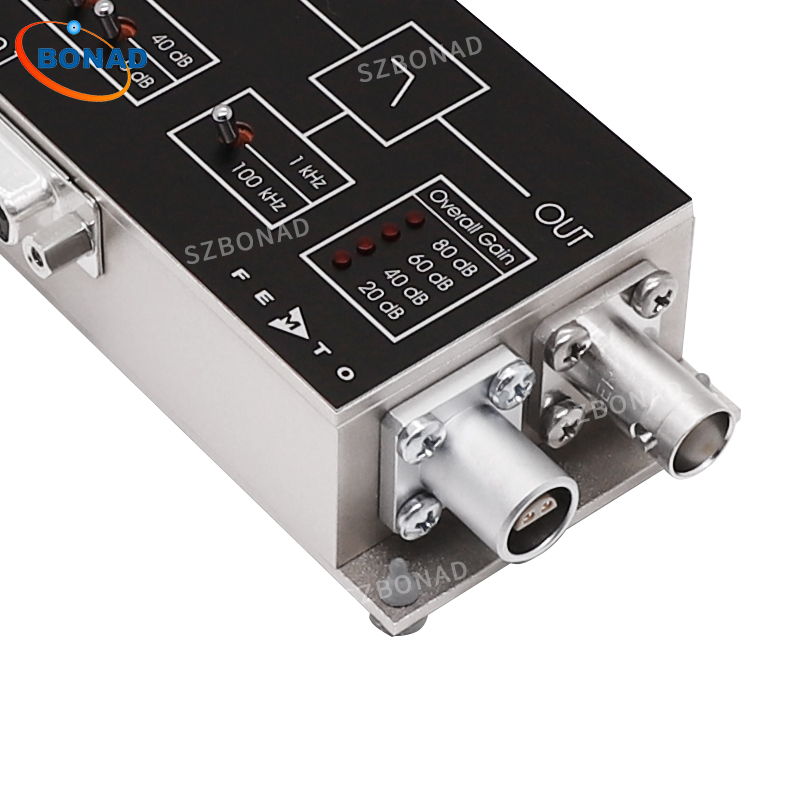

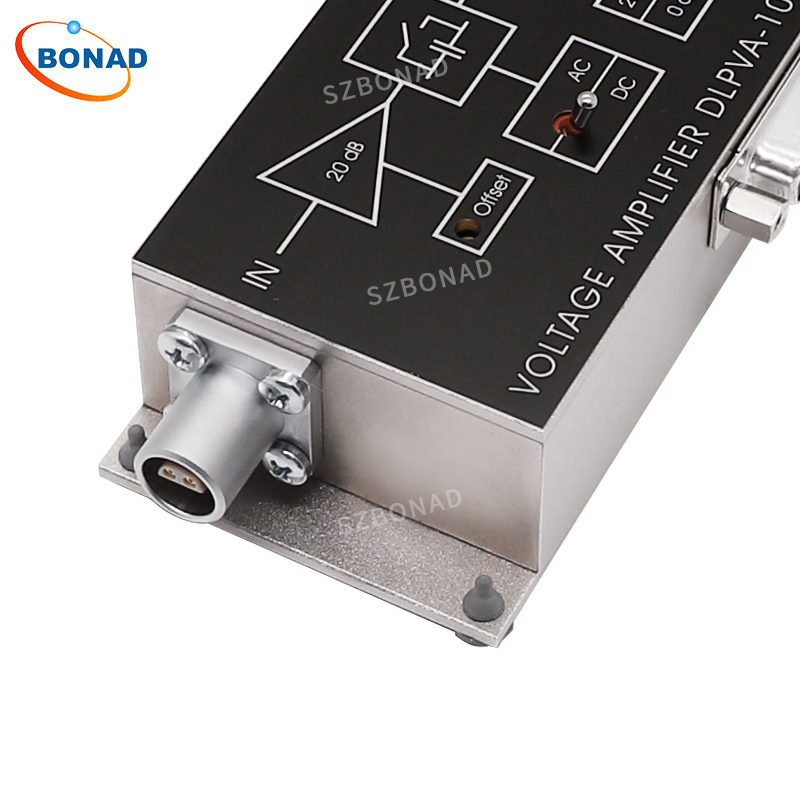

• 全新DLPVA-101-B-D差分输入低频电压放大器模块

    详细信息

     品牌:FEMTO  型号:DLPVA-101-B-D  加工定制:否
     测量范围:见详情  测量精度:± 1 %

    DLPVA-101-B-D可变增益电压放大器,增益设置 20/40/60/80 dB,真差分(双极),典型源电阻 <10 kΩ,输入 1 MΩ (LEMO®),带宽 DC/1.5 Hz – 1/100 kHz

    DLPVA-101-B-D放大器设计用于低电阻源。高源电阻会导致输入失调电压显著增加,并可能触发过载状态。使用差分输入的 DLPVA-101-B-D 时,请确保共模电压(相对于放大器外壳)不超过允许范围±8 V。浮动源(例如感应线圈)如果未连接到放大器接地,也会触发过载状态。


    一、规格参数

    型号 DLPVA-100-BUN-S DLPVA-101-BLN-S DLPVA-101-B-S DLPVA-101-B-D DLPVA-101-F-S DLPVA-101-F-D
    输入级 Single Ended,
    bipolar
    True Differential,
    bipolar
    Single Ended,
    FET
    True Differential,
    FET
    输入 1 kΩ, BNC 1 MΩ, LEMO 1 TΩ, LEMO
    下限截止频率 1.5 Hz
    (AC only)
    DC/1.5 Hz
    上限截止频率 [kHz] 1/100
    增益[dB] 40/60/80/100 20/40/60/80
    输入噪声电压[nV/√Hz] 0.4 0.7 2.0 - 5.0 3.0 - 5.0 1.6fV/√Hz
    输入电压漂移[μV/°C] - 0.5 0.7 1.3
    CMRR - - - 120 dB max. - 120 dB max.
    输出 50 Ω, BNC
    输出电压 ±10V
    @ ≥1 MΩ
    ±10V
    @ ≥100KΩ
    控制接口 TTL/CMOS,
    Opto-Isolated


    二、原理图

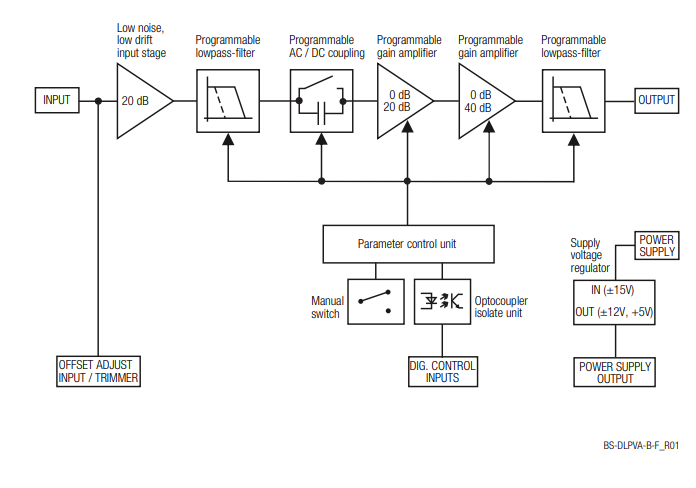

    电压放大器原理图


    三、可用配件

    PS-15-25-L电源

    此电源专为 FEMTO 放大器模块设计。使用前,请务必遵守通用电气安全规则,并仔细阅读本数据表和电源型号标签上的信息。请勿使用明显损坏的电源。请勿将此电源用于安全相关的应用或化学腐蚀性环境。请勿将此电源暴露在异常的机械应力或振动下。使用期间,请勿将电源暴露在阳光直射下,也不要遮盖电源。

    LUCI-10控制接口

    用于 USB 远程控制的紧凑型数字 I/O 接口,支持放大器信号路径与 PC USB 端口的光隔离,16 个数字输出,3 个光隔离数字输入,总线供电的运算放大器.
