• DLPVA-101-F-S/D单端放大低频电压放大器

    详细信息

     品牌:FEMTO  型号:DLPVA-101-F  加工定制:是
     测量范围:20/40/60/80 dB  测量精度:± 1 %

    DLPVA-101-F 放大器设计用于高达 100 MΩ 的高阻源。较高的源电阻会导致输入失调电压显著增加,并可能触发过载状态。

    源电阻 (R) 与放大器 18 pF 的输入电容 (C) 结合形成一个低通滤波器。因此,高于 80 kΩ 的源电阻会限制传输带宽。

    源和放大器之间的同轴电缆会增加放大器的输入电容(典型值为 1 pF/cm)。因此应避免使用长输入电缆。输入信号的上限截止频率 (fc) 可以通过 fc = 1/(2πRC) 估算。

    使用带差分输入的 DLPVA-101-F-D 时,请确保共模电压(相对于放大器外壳)不超过 ±8 V 的允许范围。浮动源(例如感应线圈)如果未连接到放大器接地,也会触发过载状态。


    技术参数

    技术规格 测试条件 VS= ±15 V, TA= 25 °C, load impedance = 1 MΩ
    增益 增益值 20, 40, 60, 80 dB  Indicated by four LEDs
    增益精度 ±0.1 % (between settings) ±1 % (overall)
    增益平坦度 ±0.1 dB
    响应频率 下限截止频率 DC, switchable to 1.5 Hz
    上限截止频率 100 kHz, switchable to 1 kHz
    截止频率滚降 12 dB/oct.
    响应时间 上升/下降时间 (10% - 90%) 3.5 µs (@ BW = 100 kHz)  350 µs (@ BW = 1 kHz)
    输入 输入阻抗 1 TΩ
    输入电容 18 pF
    输入电压漂移 1.3 µV/°C
    等效输入电压噪声 Gain setting    DLPVA-100-F–S DLPVA-100-F–D
    60, 80 dB 5.5 nV/√Hz 6.9 nV/√Hz
    40 dB   8 nV/√Hz 10 nV/√Hz
    20 dB 60 nV/√Hz 60 nV/√Hz
    等效输入电流噪声 1.6 fA/√Hz
    1/f 噪声转角 80 Hz
    输入偏置电流 1 pA
    输入偏置电流漂移系数 2.3 / 10 °C
    输入失调电压 ±5 mV, adjustable by offset trimmer and external control voltage
    真差分输入,仅限“DLPVA-100-F-D”型号:
    共模电压范围 ±8 V
    CMRR 120 dB (@ 100 Hz)  100 dB (@ 10 kHz)  80 dB (@ 60 kHz)
    输出 输出阻抗 <100 Ω (terminate with > 10 kΩ load for best performance)
    线性放大输出电压范围 ±10 V (@ > 10 kΩ load)
    输出电流(*大值) ±20 mA
    输出过载恢复时间 0.5 ms (after 20x overload)
    过载 LED 放大器带有一个 LED 来指示过载情况。如果信号路径中的信号电平超过线性工作范围,过载 LED 将亮起。为了确保放大器正常工作而不失真,请降低增益设置直到过载 LED 熄灭。过载 LED 也可能在以下工作条件下亮起:- 放大器在开路输入或高源电阻(例如外部交流耦合)下工作。由于输入电阻接近无限大,输入端的电荷将持续存在。为确保正常工作,请使用小于 100 MΩ 的源电阻或切换到较低的增益设置。- 当使用带差分输入级的 DLPVA-F-D 时,如果共模输入电压超过共模电压范围,过载 LED 可能会亮起。当源相对于放大器地浮动时,很可能会发生这种情况。为确保正常工作,请确保共模电压保持在允许的共模电压范围内(相对于放大器地)。在源地和放大器地之间提供电连接,以确保输入不会漂移到可容忍的共模范围之外。
    远程偏移控制 失调控制电压范围 ±10 V, corresponds to ±5 mV input offset voltage
    失调控制输入阻抗 200 kΩ
    远程数字控制 控制输入电压范围 Low: –0.8 ...+0.8 V High: +1.8 ... +12 V, TTL / CMOS compatible
    控制输入电流 0 mA @ 0 V, 1.5 mA @ +5 V, 4.5 mA @ +12 V
    过载输出 Non active: +5 V, max. 1 mA, active: 0.8 V, max. –10 mA

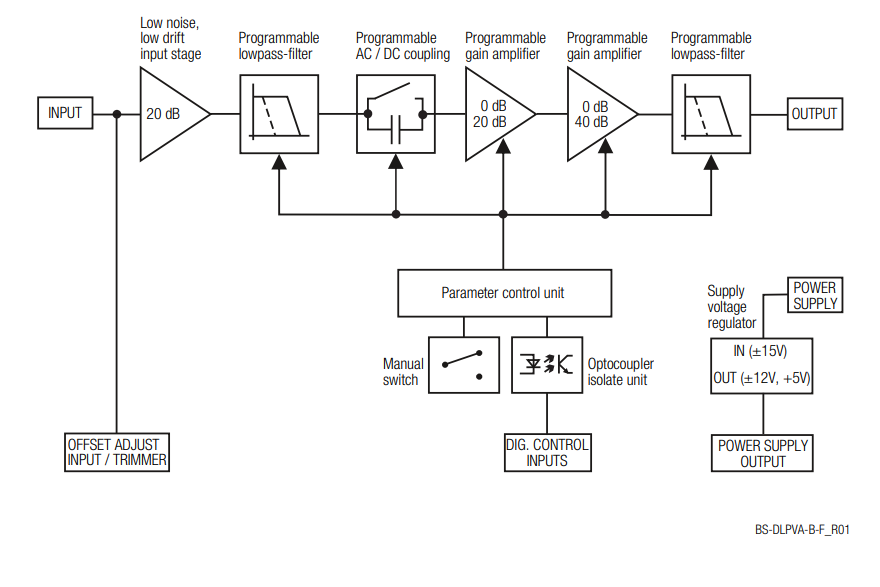

    原理图
