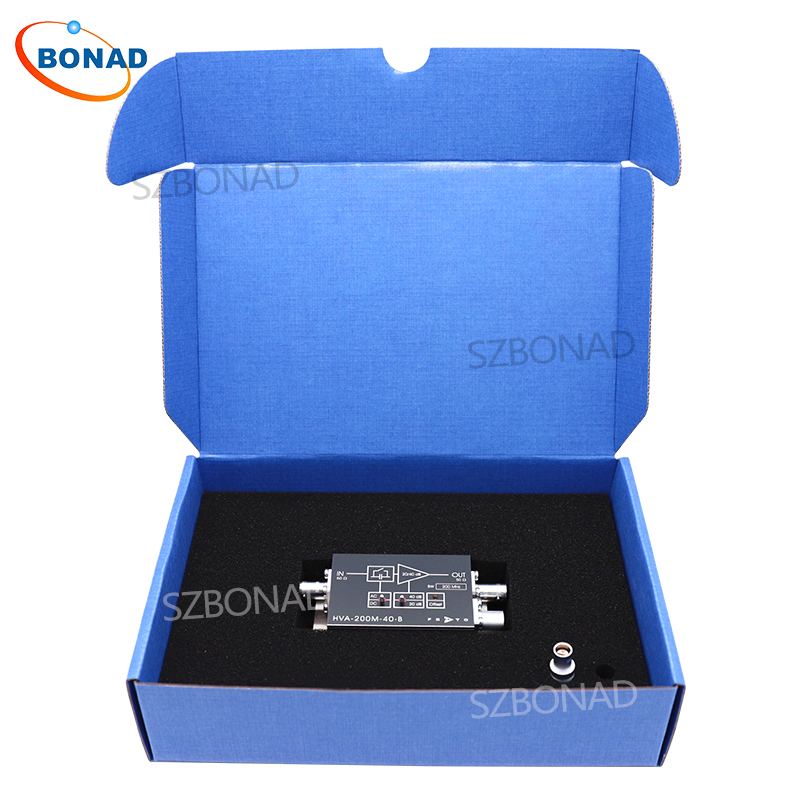

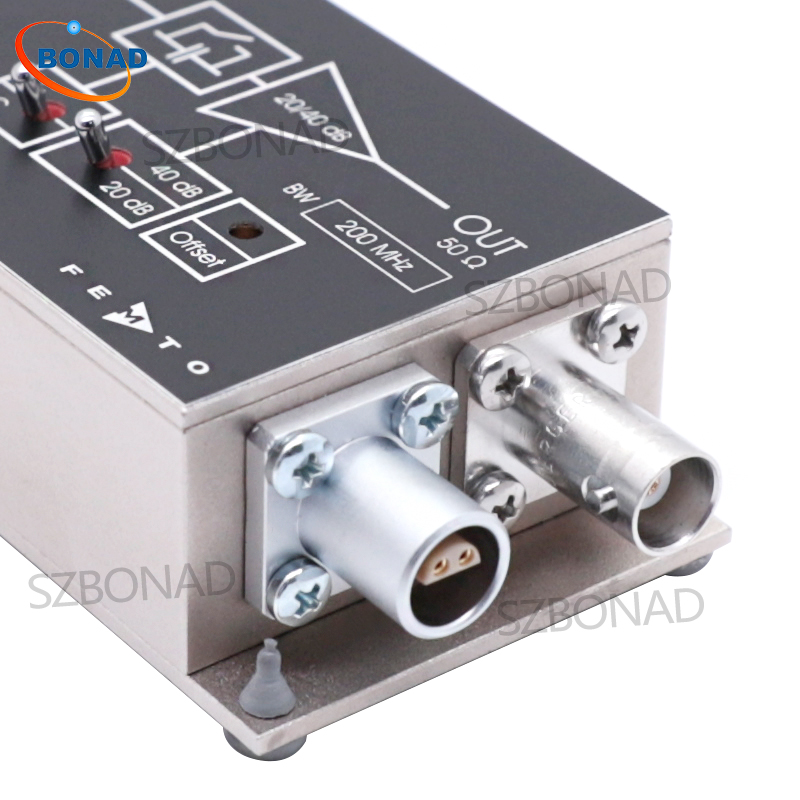

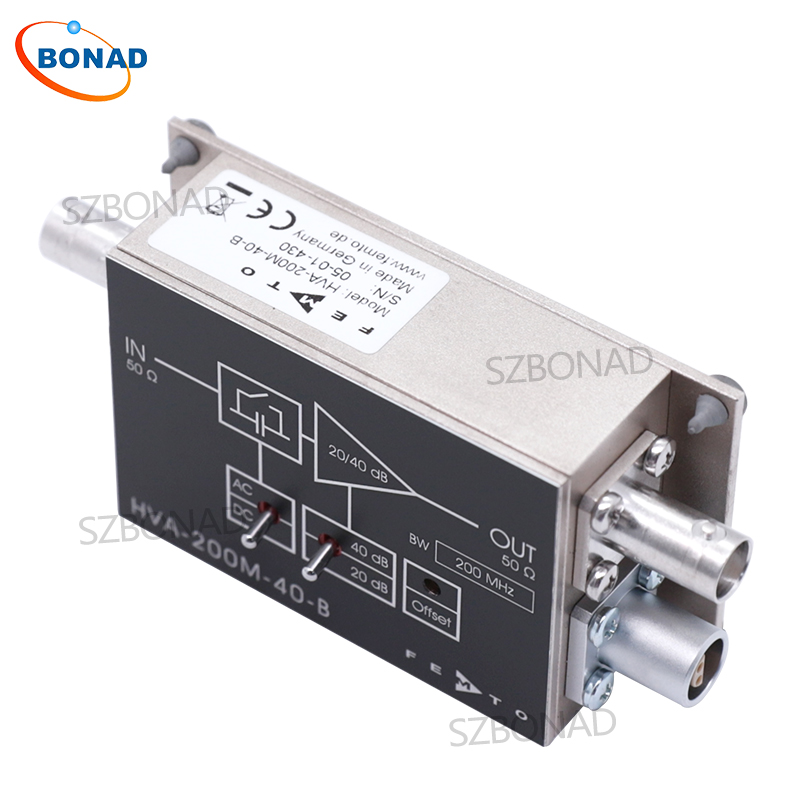

• 宽带宽微电压信号放大器(HVA-200M-40-B)

    详细信息

     品牌:FEMTO  型号:(HVA-200M-40-B)  加工定制:否
     测量范围:20/40dB  测量精度:± 0.2 dB

    带宽

    为了获得理想的信噪比性能,应选择具有足够带宽的放大器来匹配信号的带宽。但是请记住,比必要的带宽更宽会引入宽带噪声。因此,FEMTO 为每次测量提供具有三种不同上限截止频率的 HVA 电压放大器。此外,FEMTO 的可变增益放大器具有即使在不同的增益设置下带宽也保持恒定的特性——这在测量高速或脉冲信号时是一个非常重要的的特性。


    具有零输出偏移的真正直流耦合

    真正的直流耦合对于精确的脉冲放大和具有不同脉冲宽度数字代码以及微秒和毫秒脉冲宽度的瞬态分析至关重要。如果放大器是交流耦合的,或者具有较大的输出偏移,并且该偏移由示波器的交流设置隔离,您将在测量中看到明显的下冲和基线偏移。

    因此,HVA 系列放大器提供真正的直流耦合和可调输出偏移控制,即使在 500MHz 时也是如此。


    低输入噪声

    低输入噪声对于获得良好的信噪比非常重要。放大非常小的信号时尤其如此。 HVA 系列放大器针对*低输入噪声进行了优化,低至 0.9nV/√Hz。


    规格参数

    规格参数 测试条件  Vs = ± 15 V, Ta = 25°C
    增益 增益 20/40 dB switchable
    增益精度 ± 0.2 dB
    响应频率 下截止频率 (-3 dB) DC/1 kHz switchable
    上截止频率 (-3 dB) 200 MHz
    上升/下降时间 (10% - 90%) 1.8 ns
    输入 输入阻抗 50 Ω II 12 pF
    输入电压噪声 1.2 nV/√Hz (@ 50 MHz, 40 dB gain)  3.5 nV/√Hz (@ 50 MHz, 20 dB gain)
    积分输入噪声 150 µV peak-peak (@ 40 dB gain)  400 µV peak-peak (@ 20 dB gain)
    输入偏置电流 20 µA
    输入失调电压 500 µV typ.
    输入电压漂移 1 µV/°C
    输出 输出阻抗 50 Ω (terminate with 50 Ω load for best performance)
    输出电压 ± 1 V (@ 50 Ω load, for linear amplification)
    *大输出电流 60 mA
    输出失调调节范围 ± 100 mV
    转换速率 500 V/µs (@ 20 dB, 50 Ω load)  1,000 V/µs (@ 40 dB, 50 Ω load)


    应用

    示波器和瞬态记录仪的前置放大器

    光电倍增管和微通道板的放大器

    时间分辨脉冲和瞬态测量

    数字信号放大(无数字代码,无基线漂移)
