• 高输入阻抗超带宽电压放大器模块(HVA-200M-40-F)

    详细信息

     品牌:FEMTO  型号:(HVA-200M-40-F)  加工定制:否
     测量范围:4.5 nV  测量精度:± 0.2 dB

    HVA-200M-40-F是一款高祖输入微弱电压信号放大器,带宽直流(-3dB)200MHz,提供20dB/40dB两档增益可选,增益精度达±0.2dB;输入端采用1MΩ阻抗FET输入级,噪声水平低至4.5nV/√Hz。典型应用包括示波器/瞬态记录仪前置放大、光电倍增管信号增强、时间分辨脉冲测量及数字信号无损放大等场景。

    一、规格参数

    Specifications Test Conditions Vs = ± 15 V, Ta = 25°C
    Gain Gain 20/40 dB switchable
    Gain Accuracy ± 0.2 dB
    Frequency  Response Lower Cut-Off Frequency (-3 dB) DC/1 Hz switchable
    Upper Cut-Off Frequency (-3 dB) 200 MHz
    Rise/Fall Time (10% - 90%) 1.8 ns
    Input Input Impedance 1 MΩ II 15 pF
    Input Voltage Noise 4.5 nV/√Hz (@ 50 MHz, 40 dB gain)  5.5 nV/√Hz (@ 50 MHz, 20 dB gain)
    Intregrated Input Noise 450 µV peak-peak (@ 40 dB gain)  600 µV peak-peak (@ 20 dB gain)
    Input Bias Current 10 pA
    Input Offset Voltage 500 µV typ.
    Input Voltage Drift 5 µV/°C
    Output Output Impedance 50 Ω (terminate with 50 Ω load for best performance)
    Output Voltage ± 1 V (@ 50 Ω load, for linear amplification)
    Max. Output Current 60 mA
    Output Offset Trimmer Range ± 100 mV
    Slew Rate 600 V/µs (@ 20 dB, 50 Ω load)  1,100 V/µs (@ 40 dB, 50 Ω load)
    Power Supply Supply Voltage ± 15 V
    Supply Current ± 70 mA typ. (depends on operating conditions,  recommended power supply capability min. ± 150 mA)

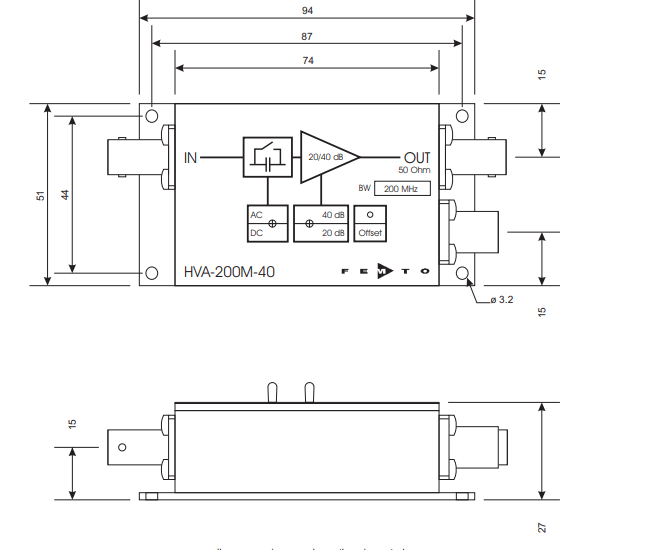

    二、尺寸图




    三、HVA系列

    型号 HVA-10M-60-B HVA-10M-60-F HVA-200M-40-B HVA-200M-40-F HVA-500M-20-B
    下限频率 DC/1 Hz
    上限频率 [kHz] 10 MHz 200 MHz 500 MHz
    输入阻抗 50 Ω 1 M Ω, BNC 50 Ω, BNC 1 M Ω, BNC 50 Ω, BNC
    增益 [dB] 40/60 20/40 20
    输入电压噪声 [nV/√Hz] 0.9 4.7 1.2 4.5 3.0
    输入电压漂移 [μV/°C ] 1 2 1 5 10
    输出电压 ± 3.5 V @ 50 Ω ± 1 V @ 50 Ω
