• 直流耦合低噪声500MHz带宽电压放大器模块HVA-500M-20-B

    详细信息

     品牌:FEMTO  型号:HVA-500M-20-B  加工定制:否
     测量范围:3.0 nV/√Hz  测量精度:± 0.2 dB

    HVA系列在不同的增益设置下具有恒定的带宽,这使其非常适合测量高速信号和脉冲。它还具有可调的输出偏移和真正的直流耦合,可防止由于示波器的交流设置而导致的解耦,并减少测量中的下冲和基线。此外,*小输入噪声低至 0.9 nV/√Hz,为小信号放大器提供高 S/N 比。即使脉冲宽度从 μs 变化到 ms,它也能准确地放大脉冲,例如数字代码和瞬态。


    特征

    ● 带宽 DC ~ 10, 200, 500MHz

    ● 固定/可变增益高达 60 dB (x 1,000)

    ● *小噪声0.9 nV/√Hz

    ● 交流/直流耦合

    ● 50 Ω 双极/1MΩ FET 输入级


    规格参数

    规格参数 测试条件 Vs = ± 15 V, Ta = 25°C
    增益 增益 20 dB (@ 50 Ω load)
    增益精度 ± 0.2 dB
    响应频率 截止频率 DC
    上限截止频率 (-3 dB) 500 MHz (± 10 %)
    上升/下降时间 (10% - 90%) 750 ps
    输入 输入阻抗 50 Ω II 3 pF
    输入电压噪声 3.0 nV/√Hz (@ 200 MHz)
    积分输入噪声 0.5 mV peak-peak
    输入偏置电流 15 µA typ.
    输入失调电压 1 mV typ.
    输入电压漂移 10 µV / °C
    输出 输出阻抗 50 Ω (terminate with 50 Ω load for best performance)
    输出电压 ± 1 V (@ 50 Ω load, for linear amplification)
    *大输出电流 100 mA
    输出失调调节范围 ± 100 mV
    转换速率 2,600 V/µs (@ 50 Ω load)
    电源 电源电压 ± 15 V
    电源电流 ± 40 mA typ.  (depends on operating conditions, recommended  power supply capability minimum ± 150 mA)

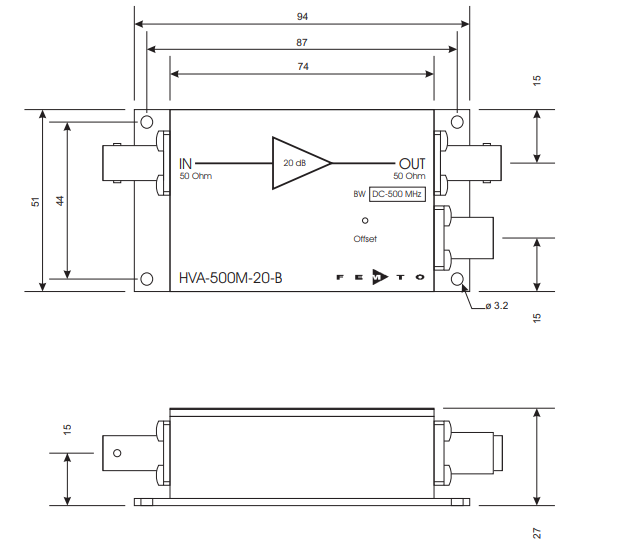

    尺寸图


    FEMTO公司

    FEMTO Messtechnik GmbH 是一家领先的低噪声放大器模块制造商,总部位于德国柏林。自 1993 年成立以来,我们的产品方向一直很明确:用于复杂信号恢复的工具。它是一款高性能弱电流放大器,被世界各地的科学家和研究人员所使用。主要应用包括光谱学、光子学、表面分析、质量控制、过程控制和激光物理学。
