200M带宽低噪声高增益Si-PIN光电探测器HCA-S-200M-SI-FC/FST

200M带宽低噪声高增益Si-PIN光电探测器HCA-S-200M-SI-FC/FST

详细信息

	品牌：FEMTO		型号：HCA-S-200M-SI		加工定制：否
	测量范围：2 x 10^4 V/A		测量精度：± 1 dB

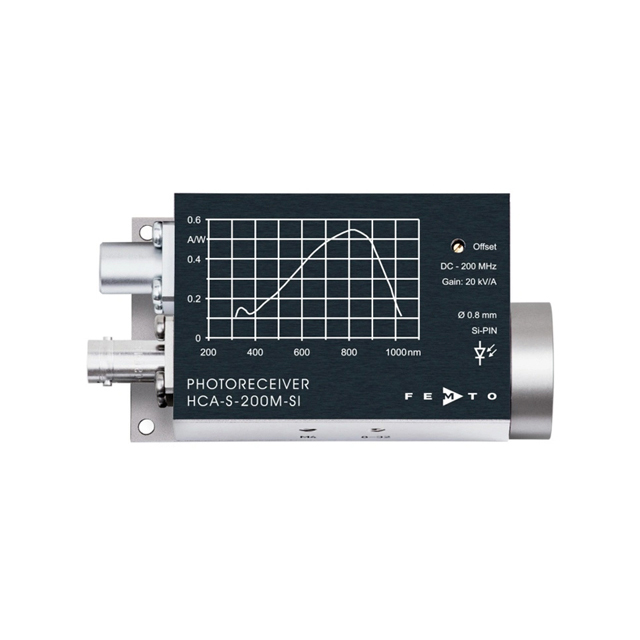

HCA-S-200M-SI-FC/FST 光接收器由一个硅光电二极管和一个低噪声固定增益跨阻放大器组成。它旨在将小光信号快速转换为等效输出电压。其工作原理基本清晰易懂。

技术参数

技术参数	测试条件	Vs = ± 15 V, Ta = 25°C
增益	增益	2 x 10^4 V/A (@ 50 Ω load)
增益	*大转换增益	1.1 x 10^4 V/W (@ 800 nm)
响应频率	下截止频率	DC
	上截止频率 (- 3 dB)	200 MHz (± 10 %)
	上升/下降时间 (10% - 90%)	1.8 ns
	增益平坦度	± 1 dB
探测器	探测器材料	Si PIN photodiode
	有效面积	Φ 0.8 mm
	光谱响应	320 ... 1000 nm
输入	输入失调补偿范围	± 100 µA adjustable by offset trimpot
	光饱和功率	110 µW (for linear amplification, @ 800 nm)
	*小NEP	9.4 pW/√Hz (@ 800 nm, 10 MHz)
输出	输出电压范围	± 1.2 V (@ 50 Ω load) for linear operation and low harmonic distortion
	*大输出电压范围	± 1.7 V (@ 50 Ω load)
	输出阻抗	50 Ω (designed for 50 Ω load)
	输出噪声	20 mV peak-peak or 3 mV rms (@ 50 Ω load, no signal on detector)

型号版本

HCA-S-200M-SI-FST

1.035英寸-40螺纹法兰，带内螺纹耦合环(外径30毫米)，适用于自由空间应用。

兼容多种光学标准配件，并可与各种类型的光纤连接器适配器配合使用。

可选配：

光纤适配器PRA-FC、PRA-FCA和PRA-FSMA。

由于HCA-S-200M-SI输入耦合器中安装的0.8毫米直径光电二极管相对较大，因此无需特别注意。然而，建议使用低数值孔径(NA)的标准单模9/125光纤(PC或APC)，以确保接近100%的耦合效率。

HCA-S-200M-SI-FC

固定/永久FC光纤连接器可实现高耦合效率和出色的转换增益精度。

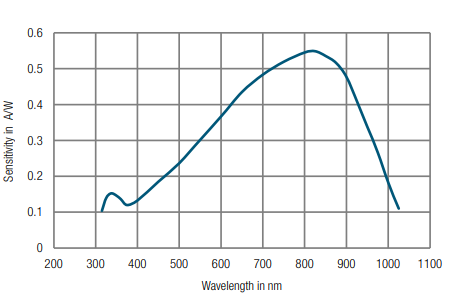

光谱响应

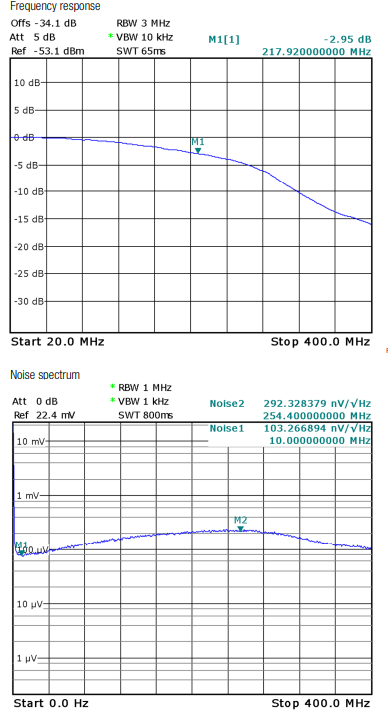

典型性能

注：光谱噪声数据是在光电二极管上无信号时，在放大器输出端测得的。

要确定光谱输入噪声，请将测得的输出噪声除以放大器转换增益。转换增益 (V/W) = 放大器增益 (V/A) × 光敏度 (A/W)。
