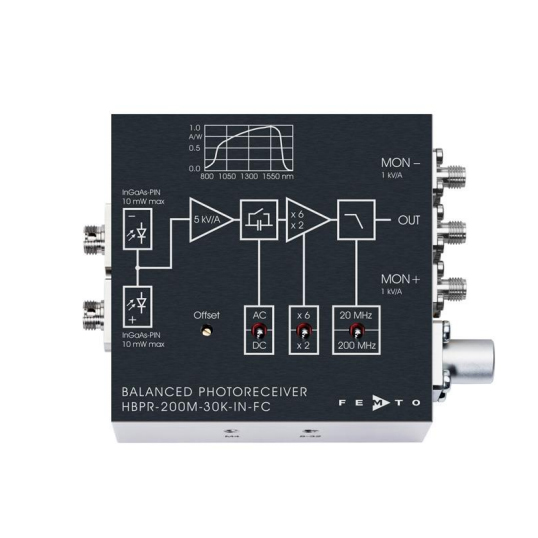

低噪声自由空间高速平衡光接收器HBPR-200M-30K-IN-FC

低噪声自由空间高速平衡光接收器HBPR-200M-30K-IN-FC

详细信息

	品牌：FEMTO		型号：HBPR-200M-30K-IN-FC		加工定制：否
	测量范围：见详情		测量精度：见详情

HBPR-200M-30K-IN-FC是一款高速平衡光接收器，具有固定/永久 FC 光纤连接器，耦合效率高，转换增益精度高等特性。

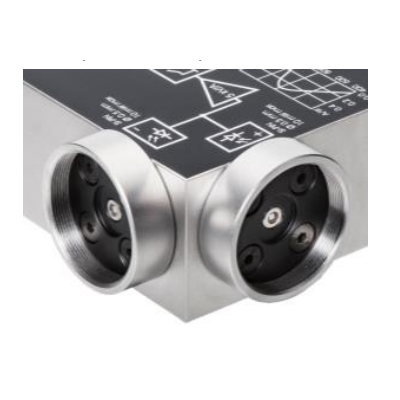

FEMTO提供多种自由空间或光纤耦合 HBPR 型号，带宽高达 500 MHz，光谱范围为 320 nm 至 1700 nm。适用于自由空间应用的 1.035 英寸 -40 英寸螺纹法兰，兼容多种光学标准配件。

技术规格

技术规格	Test conditions	VS = ±15 V, TA = 25 °C, signal output terminated with 50 Ω, Monitor outputs terminated with 1 MΩ
增益	Transimpedance gain	10 x 10^3 V/A (2nd gain x2), 30 x 10^3 V/A (2nd gain x6) switchable (@ 50 Ω load)
	Gain accuracy	±1 % electrical
	Conversion gain	9.5 x 10^3 V/W typ. (@ 2nd gain x2, 1550 nm)
	Conversion gain	28.5 x 10^3 V/W typ. (@ 2nd gain x6, 1550 nm)
	Common mode rejection ratio(CMRR)	55 dB typ. (f ≤ 100 MHz)
	Common mode rejection ratio(CMRR)	50 dB typ. (f ≤ 200 MHz)
频率响应	Lower cut-off frequency	DC / 10 Hz, switchable
	Upper cut-off frequency	200 MHz, switchable to 20 MHz
	Time Response Rise/fall time (10 % - 90 %)	1.75 ns 17.5 ns (low pass filter 20 MHz)
输入	Noise equivalent power (NEP)	minimum 4.1 pW/ÖHz (@ 1550 nm)
		4.4 pW/√Hz (@ 1550 nm, 20 MHz)
		8.7 pW/√Hz (@ 1550 nm, 100 MHz)
		13.0 pW/√Hz (@ 1550 nm, 200 MHz)
	Maximum differential CW power	105 µW (@ 2nd gain x2, DC-coupled, 1550 nm)
	for linear amplification	35 µW (@ 2nd gain x6, DC-coupled, 1550 nm)
	for linear amplification	350 µW (@ AC-coupled, 1550 nm)
	Max. optical CW balanced power(common mode power)	10 mW (on each photodiode, @ 1550 nm)
	Monitor optical saturation power (limited for linear amplification)	10.5 mW (@ 1550 nm)

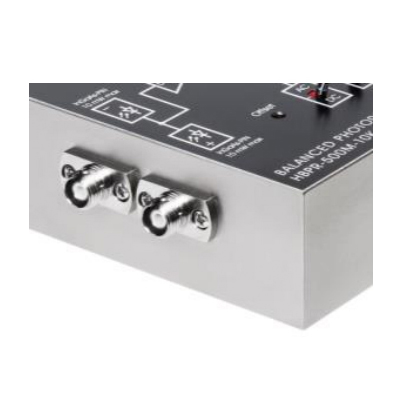

探测器	Detector	InGaAs-PIN photodiode FC fiber connector
	Active area	Φ 80 µm, integrated ball lens suitable for fibers up to 50 µm core diameter
	Spectral range	900 - 1700 nm
	Sensitivity	0.95 A/W typ. (@ 1550 nm)
信号输出	Output voltage range	±1.0 V (@ 50 Ω load) for linear operation and low harmonic distortion
	Max. output voltage	±2.0 V (@ 50 Ω load)
	Offset voltage compensation	±100 mV typ., adjustable by offset potentiometer
	Output impedance	50 Ω (terminate with 50 Ω load)
	Slew rate	2800 V/µs
	Max. output current	70 mA
	Output return loss S22	-30 dB @ < 100 MHz -20 dB @ < 800 MHz
	Output noise	1.5 mVRMS (10 mVPP) (@ 2nd gain x2)
		4.4 mVRMS (29 mVPP) (@ 2nd gain x6)
		0.3 mVRMS (1.8 mVPP) typ. (@ 2nd gain x2, BW: 20 MHz)
		0.7 mVRMS (4.5 mVPP) typ. (@ 2nd gain x6, BW: 20 MHz) (@ 50 Ω load, no signal on detectors, measurement bandwidth 2 GHz)
监视器输出	Monitor output gain	1 x 10^3 V/A (@ ³ 100 kΩ load)
	Monitor output voltage range	0 ... +10 V (@ ³ 100 kΩ load)
	Monitor output impedance	50 Ω (terminate with ³ 100 kΩ load)
	Monitor output max. output current	30 mA typ.
	Monitor output bandwidth	DC ... 10 MHz
	Monitor output noise	0.6 mVRMS (4 mVPP) (@ 100 kΩ load, no signal on detectors, measurement bandwidth 200 MHz)

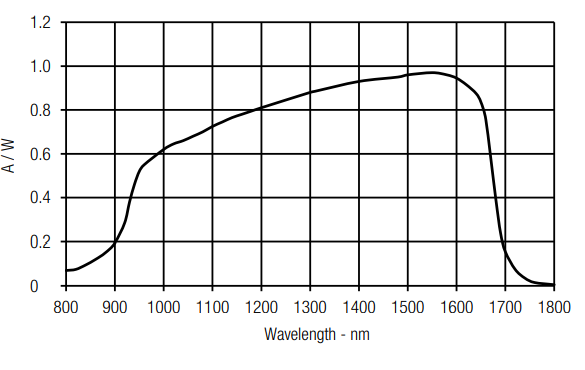

光谱范围

电源PS-15

输入：100 - 240 VAC

输出：±15 VDC，+400/250 mA

规格如有变更，恕不另行通知。本文提供的信息被认为是准确可靠的。然而，FEMTO Messtechnik GmbH 对其使用不承担任何责任，也不对因使用本文而导致的任何专利或其他第三方权利的侵权承担任何责任。FEMTO Messtechnik GmbH 不以暗示或其他方式授予任何专利或专利权的许可。本文提及的产品名称也可能是商标，仅用于识别目的。
